Ressort à gaz RGC 1800
• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié
• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO

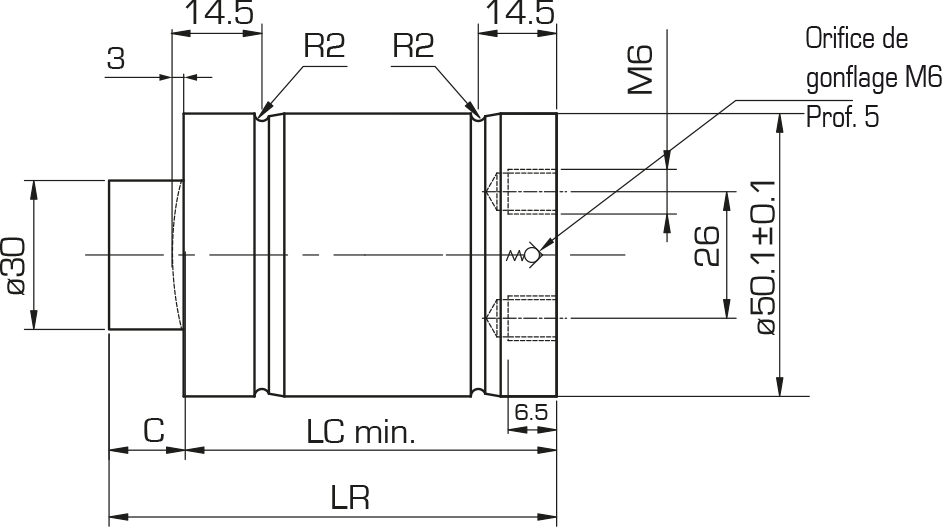

| Type | Force | Course C | Référence | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | |||
| RGC | 1800 | 6 | 443141/000 | 15
(150) (!) |
18 850 | 25 800 | 66 | 60 | 0.40 | 3D |
| 10 | 443142/000 | 27 490 | 80 | 70 | 0.73 | 3D | ||||
| 16 | 443143/000 | 27 300 | 106 | 90 | 0.86 | 3D | ||||
| 25 | 443144/000 | 28 320 | 135 | 110 | 1.01 | 3D | ||||
| 32 | 443145/000 | 28 240 | 162 | 130 | 1.13 | 3D | ||||
| 40 | 443146/000 | 28 360 | 190 | 150 | 1.26 | 3D | ||||
| 50 | 443147/000 | 28 960 | 220 | 170 | 1.40 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGC 1800 C50
Kit de rechange : 896510/000
Composition : joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

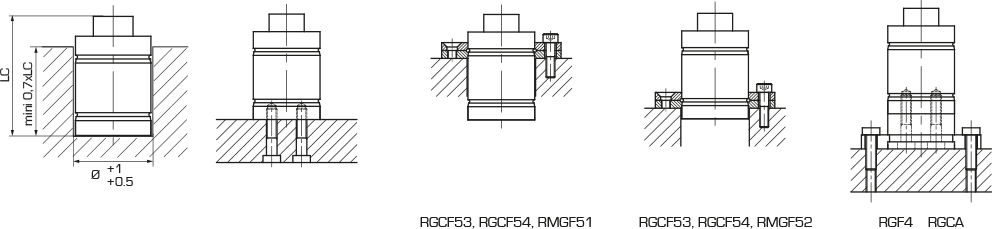

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
