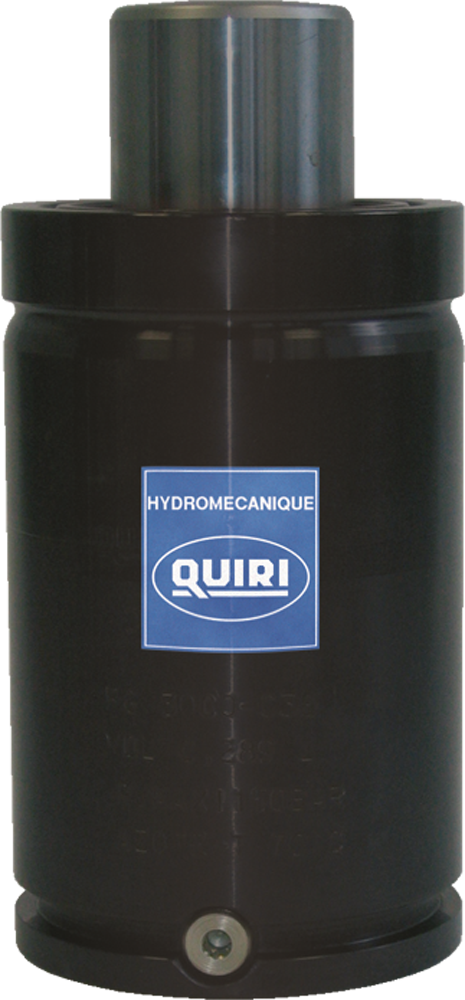

Ressort à gaz RG 10000
• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux
• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s
Non conformes au standard ISO : 20 mm plus long et ø165 mm au lieu de 195 mm.
Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO
Existe aussi pour les hautes cadences.
Pour plus d’informations, veuillez nous contacter.

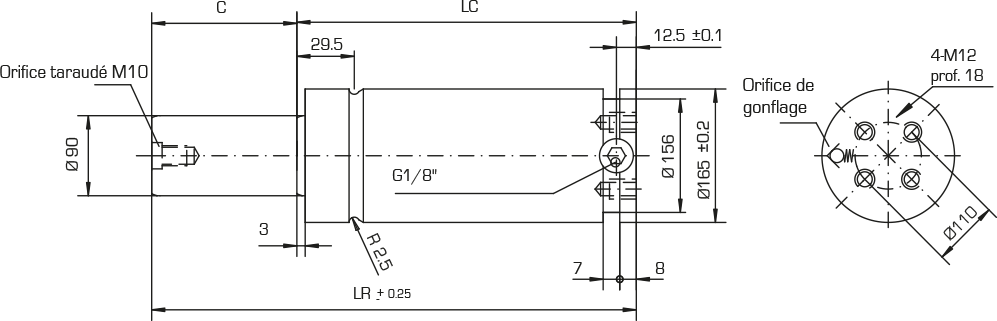

| Type | Force | Course C | Référence | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | |||
| RG | 10000 | 80 ** | 442893/000 | 15
(150) (!)
|
95 430 | 137 960 | 340 | 260 | 34.00 | 3D |
| 100 ** | 442894/000 | 140 150 | 380 | 280 | 36.00 | 3D | ||||
| 125 ** | 442895/000 | 142 080 | 430 | 305 | 39.00 | 3D | ||||
| 160 ** | 442896/000 | 143 900 | 500 | 340 | 43.00 | 3D | ||||
| 200 ** | 442897/000 | 145 290 | 580 | 380 | 47.00 | 3D | ||||
| 250 ** | 442898/000 | 146 460 | 680 | 430 | 53.00 | 3D | ||||
| 300 ** | 442899/000 | 147 270 | 780 | 480 | 58.00 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
** Ressort à gaz «Cat. II module D1» selon la DESP 2014/68/EU (voir note sur le guide général) : ce ressort doit être retourné au fabricant pour réparation.
Exemple de commande : RG 10000 C50
Kit de rechange : 896496/000.
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
