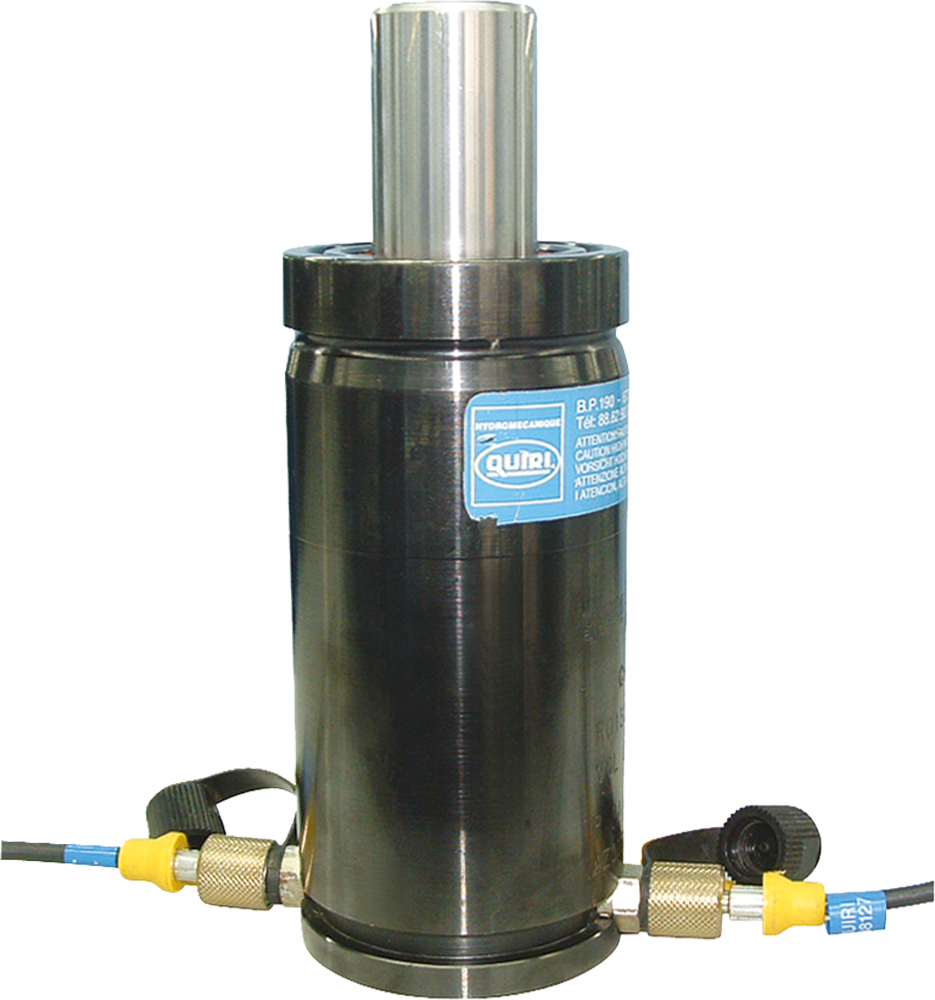

RESSORTS A GAZ ISO AVEC CONNEXIONS
• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)

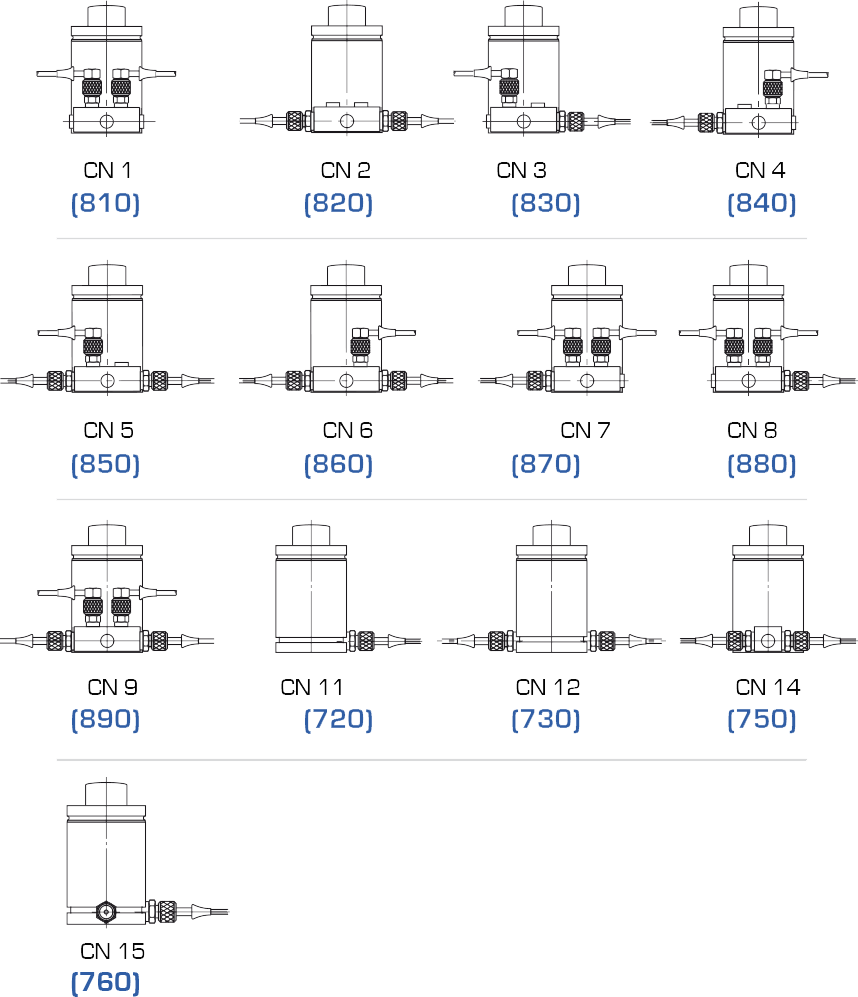

• Peuvent être reliés entre eux
• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s
ATTENTION : Le RGR 250 est plus haut que le RG 250.
| Type | Force | Course C | Référence | Pression | Force F1 | Force F2 | LR | LC |
| daN | mm | MPa (bar) | N* | N* | mm | mm | ||
| RGR | 250 | 10 | 442231/000 | 15
(150) (!)
|
2300 | 2900 | 85 | 75 |
| 16 | 442232/000 | 2930 | 97 | 81 | ||||
| 25 | 442233/000 | 115 | 90 | |||||
| 38 | 442236/000 | 141 | 103 | |||||
| 50 | 442234/000 | 2950 | 165 | 115 | ||||
| 80 | 442235/000 | 225 | 145 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
