Ressort à gaz RGH 500

Caractéristiques

Caractéristiques

• Hauteur réduite pour des outils plus compacts
• Diamètres de corps identiques à ceux de la gamme ISO – de 45 mm à 120 mm
• Force : de 500 daN à 5000 daN
• Course : de 6 mm à 125 mm
• Peuvent être réliés

Imprimer cette fiche

Ressort à gaz RGH 500 : RESSORTS A GAZ HAUTEUR RÉDUITE RGH - Quiri - 2

Ressort à gaz RGH 500 : RESSORTS A GAZ HAUTEUR RÉDUITE RGH - Quiri - 3

Ressort à gaz RGH 500 : RESSORTS A GAZ HAUTEUR RÉDUITE RGH - Quiri - 4

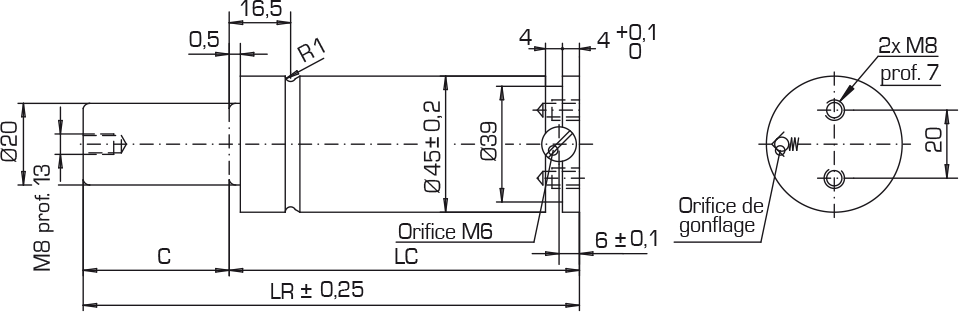

Type	Force	Course C	Référence	Pression	Force F1	Force F2	LR	LC	Masse
Type	daN	mm	Référence	MPa (bar)	N*	N*	mm	mm	Kg
RGH	500	6	442261/000	15 (150)	4 720	6 460	62	56	0.83
		12.7	442262/000			6 440	75.4	62.7	0.85
		19	442263/000			6 480	88	69	0.87
		25	442264/000			6 570	100	75	0.89
		38	442265/000			6 660	126	88	0.93
		50	442266/000			6 710	150	100	0.97
		63	442267/000			6 750	176	113	1.01
		80	442268/000			6 740	210	130	1.06
		100	442269/000			6 770	250	150	1.12
		125	442270/000			6 790	300	175	1.20

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGH 500 C50
Kit de rechange : 896518/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
