Ressort à gaz RGT 1500
• Diamètre : de 32 à 150 mm
• Course : de 10 à 125 mm
• Force : de 350 à 9500 daN (9.5t)
• Conçu spécialement pour les constructeurs automobiles
• Conception solide (sans soudure)
• Conception et caractéristiques identiques aux ressorts à gaz RGP mais peuvent être utilisés avec le système de liaisons standards G 1/8’’ (sauf RGT 350)

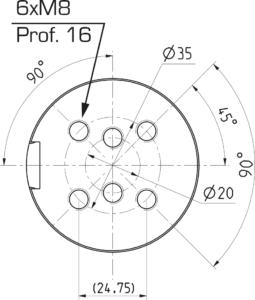

• Taraudages profonds dans le fond, recommandés pour la fixation dans la partie supérieure des outils
• Standard Toyota : SMS DNH 3203 N
| Type | Force | Course C | Référence | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | |||
| RGT | 1500 | 13 | 443622/000-S | 15
(150) (!) |
15 270 | 21 440 | 78 | 65 | 1,17 | 3D |
| 16 | 443624/000-S | 21 870 | 84 | 68 | 1,21 | 3D | ||||
| 19 | 443625/000-S | 22 360 | 90 | 71 | 1,27 | 3D | ||||
| 25 | 443626/000-S | 22 810 | 102 | 77 | 1,37 | 3D | ||||
| 32 | 443627/000-S | 23 240 | 116 | 84 | 1,42 | 3D | ||||
| 38 | 443628/000-S | 23 440 | 128 | 90 | 1,49 | 3D | ||||
| 50 | 443629/000-S | 23 710 | 152 | 102 | 1,64 | 3D | ||||
| 63 | 443630/000-S | 24 030 | 178 | 115 | 1,80 | 3D | ||||
| 75 | 443631/000-S | 24 130 | 202 | 127 | 1,94 | 3D | ||||
| 80 | 443632/000-S | 24 180 | 212 | 132 | 2,00 | 3D | ||||
| 100 | 443633/000-S | 24 350 | 252 | 152 | 2,27 | 3D | ||||
| 125 | 443634/000-S | 24 450 | 302 | 177 | 2,57 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGT 1500 C50
Kit de rechange : 896532/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
