Vérins hydrauliques double effet HVB FTT

(Type CNOMO)
Pression de service : 200 bars
Vérin nu, fixation par trous taraudés côté tige.

Caractéristiques

Caractéristiques

Pression d’utilisation :
Pression max d’alimentation: 200 bar
Pression d’épreuve: 315 bar

Vitesse admissible : Vitesse max. 5 m/min

Températures :
Minimale : -20°C
Maximale : +80°C avec étanchéité Standard, +150°C avec étanchéité Viton.

Fluides :
Huiles minérales hydrauliques HM-HL 10 à 40 Cst à 50°C.
Fluides difficilement inflammable classe C ou D

Filtration : ≤ 200 microns

Raccordement : En gaz cylindrique BSPP avec lamage pour bague d’étanchéité.

Mise en service :
Pour obtenir un fonctionnement correct, il convient de purger l’air présent dans les deux chambres du vérin, en desserrant les raccords, huile sans pression. Lorsque le fluide s’évacue sans émulsion, resserrer les raccords.

Imprimer cette fiche

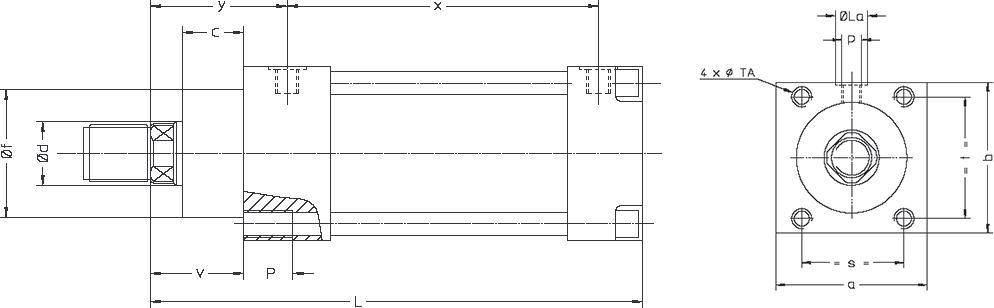

Vérins hydrauliques double effet HVB FTT : Vérins hydrauliques double effet HVB - Quiri - 2

Alésage	Unité	25	32	40	50	63	80	100	125
ød (ø Tige)	(mm)	16	18	22	28	36	45	56	70
øf	(mm)	36	40	45	56	63	80	100	125
P	(mm)	12	12	12	12	18	18	24	24
b	(mm)	45	56	63	75	85	106	125	160
p		G1/8	G1/8	G1/4	G1/4	G3/8	G3/8	G1/2	G1/2
øLa	(mm)	19	19	25	25	28	28	34	34
x	(mm)	34	45	45	53	56	63	70	80
TA		M6	M8	M10	M10	M12	M16	M18	M20
s	(mm)	34	42	45	56	65	80	97,5	125
t	(mm)	34	42	45	56	65	80	97,5	125
c	(mm)	16	20	25	28	28	32	38	40
v	(mm)	28	32	40	40	45	50	58	63
y	(mm)	46	48	55	57	71	74	81	93
L	(mm)	92	102	115	125	145	152	177	198

Courses

Alésage		25	32	40	50	63	80	100	125
Course Tolérance+2 0	5	X	X	X	X	X	X	X	X
	10	X	X	X	X	X	X	X	X
	16	X	X	X	X	X	X	X	X
	25	X	X	X	X	X	X	X	X
	40	X	X	X	X	X	X	X	X
	63	X	X		X	X	X	X	X
	100		X	X	X	X	X	X	X
	160			X	X	X	X	X	X

Extrémités de tiges

Vérins hydrauliques double effet HVB FTT : Vérins hydrauliques double effet HVB - Quiri - 3

Alésage	Unité	25	32	40	50	63	80	100	125
ød (ø Tige)	(mm)	16	18	22	28	36	45	56	70
ød / Al	(mm)	10	10	12	12	12	12	16	16
A	(mm)	20	20	25	32	40	50	63	80
øR	(mm)	9,5	9,5	13	17	23,5	29,5	38,5	48,5
øCl	(mm)	9,5	9,5	11,5	11,5	11,5	11,5	15	15
i	(mm)	2,5	2,5	3	3	3	4	5	5
M	(mm)	M12 x 1,25	M12 x 1,25	M16 x 1,5	M20 x 1,5	M27 x 2	M33 x 2	M42 x 2	M56 x 2
C	(mm)	M8 x 1,25	M8 x 1,25	M10 x 1,5	M16 x 1,5	M20 x 1,5	M27 x 2	M33 x 2	M42 x 2
Ml	(mm)	M8 x 1,25	M8 x 1,25	M10 x 1,25	M10 x 1,5	M10 x 1,5	M10 x 1,5	M12 x 1,25	M12 x 1,25
n	(mm)	0,2	0,2	0,2	0,2	0,3	0,3	0,5	0,5
øE	(mm)	14	15	18	22,5	28	35,5	45	56
øF	(mm)	8	9	11,2	14	18	22,4	28	35,5
H/J	(mm)	6	6	8	10	12,5	16	20	25
r	(mm)	0,3	0,3	0,5	0,5	0,8	0,8	1,2	1,2
B	(mm)	8	8	8	8	12,5	12,5	14	14
Bl	(mm)	5	5	6	6	6	6	8	8
K	(mm)	12	13	17	22	30	36	46	60
Ki	(mm)	8	8	10	10	10	10	13	13

Tige d’information

Vérins hydrauliques double effet HVB FTT : Vérins hydrauliques double effet HVB - Quiri - 4

Alésage	Unité	25	32	40	50	63	80	100	125
ød (ø Tige)	(mm)	16	18	22	28	36	45	56	70
a	(mm)	45	56	63	75	85	106	125	160
øBi	(mm)	36	36	42	42	63	63	80	80
ødi	(mm)	10	10	12	12	12	12	16	16
Ui	(mm)	8	8	12	12	12	12	15	15
Li	(mm)	20	20	32	32	32	32	35	35
L	(mm)	92	102	115	125	145	152	177	198
