Vérins hydrauliques double effet HVB FPAI

(Type CNOMO)
Pression de service : 200 bars
Fixation par plaque avant intégrée

Caractéristiques

Caractéristiques

Pression d’utilisation :
Pression max d’alimentation: 200 bar
Pression d’épreuve: 315 bar

Vitesse admissible : Vitesse max. 5 m/min

Températures :
Minimale : -20°C
Maximale : +80°C avec étanchéité Standard, +150°C avec étanchéité Viton.

Fluides :
Huiles minérales hydrauliques HM-HL 10 à 40 Cst à 50°C.
Fluides difficilement inflammable classe C ou D

Filtration : ≤ 200 microns

Raccordement : En gaz cylindrique BSPP avec lamage pour bague d’étanchéité.

Mise en service :
Pour obtenir un fonctionnement correct, il convient de purger l’air présent dans les deux chambres du vérin, en desserrant les raccords, huile sans pression. Lorsque le fluide s’évacue sans émulsion, resserrer les raccords.

Imprimer cette fiche

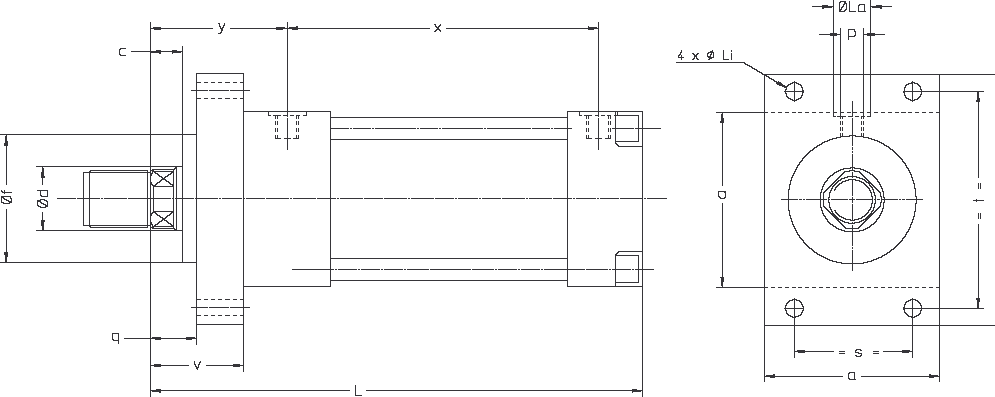

Vérins hydrauliques double effet HVB FPAI : Vérins hydrauliques double effet HVB - Quiri - 2

Alésage	Unité	25	32	40	50	63	80	100	125
ød (ø Tige)	(mm)	16	18	22	28	36	45	56	70
a	(mm)	45	56	63	75	85	106	125	160
p		G1/8	G1/8	G1/4	G1/4	G3/8	G3/8	G1/2	G1/2
e	(mm)	47,5	59	67,5	80	87,5	109	129,5	162
øLa	(mm)	19	19	25	25	28	28	34	34
k	(mm)	25	31	36	42,5	45	56	67	82
v	(mm)	30	32	45	44,5	57	60	70	82
x	(mm)	34	45	45	53	56	63	70	80
øLi	(mm)	6,6	9	11	11	14	18	20	22
j H8	(mm)	12	12	12	12	16	16	16	20
z	(mm)	4	4	6	6	6	6	6	6
s	(mm)	32	32	36	40	45	50	56	63
n	(mm)	45	50	55	60	70	80	90	100
m	(mm)	12	12	20	20	25	25	32	36
t	(mm)	56	71	80	95	104	132	155	195
b	(mm)	70	86	100	115	124	160	185	230
r	(mm)	18,5	21	24,5	22	29,5	33	37	41,5
y	(mm)	46	48	55	57	71	74	81	93
L	(mm)	92	102	115	125	145	152	177	198
i	(mm)	28,5	31	36,5	36	44	50	57	63
c	(mm)	12	12	15	12	17	18	20	23

Courses

Alésage		25	32	40	50	63	80	100	125
Course Tolérance+2 0	5	X	X	X	X	X	X	X	X
	10	X	X	X	X	X	X	X	X
	16	X	X	X	X	X	X	X	X
	25	X	X	X	X	X	X	X	X
	40	X	X	X	X	X	X	X	X
	63	X	X		X	X	X	X	X
	100		X	X	X	X	X	X	X
	160			X	X	X	X	X	X

Extrémités de tiges

Vérins hydrauliques double effet HVB FPAI : Vérins hydrauliques double effet HVB - Quiri - 3

Alésage	Unité	25	32	40	50	63	80	100	125
ød (ø Tige)	(mm)	16	18	22	28	36	45	56	70
ød / Al	(mm)	10	10	12	12	12	12	16	16
A	(mm)	20	20	25	32	40	50	63	80
øR	(mm)	9,5	9,5	13	17	23,5	29,5	38,5	48,5
øCl	(mm)	9,5	9,5	11,5	11,5	11,5	11,5	15	15
i	(mm)	2,5	2,5	3	3	3	4	5	5
M	(mm)	M12 x 1,25	M12 x 1,25	M16 x 1,5	M20 x 1,5	M27 x 2	M33 x 2	M42 x 2	M56 x 2
C	(mm)	M8 x 1,25	M8 x 1,25	M10 x 1,5	M16 x 1,5	M20 x 1,5	M27 x 2	M33 x 2	M42 x 2
Ml	(mm)	M8 x 1,25	M8 x 1,25	M10 x 1,25	M10 x 1,5	M10 x 1,5	M10 x 1,5	M12 x 1,25	M12 x 1,25
n	(mm)	0,2	0,2	0,2	0,2	0,3	0,3	0,5	0,5
øE	(mm)	14	15	18	22,5	28	35,5	45	56
øF	(mm)	8	9	11,2	14	18	22,4	28	35,5
H/J	(mm)	6	6	8	10	12,5	16	20	25
r	(mm)	0,3	0,3	0,5	0,5	0,8	0,8	1,2	1,2
B	(mm)	8	8	8	8	12,5	12,5	14	14
Bl	(mm)	5	5	6	6	6	6	8	8
K	(mm)	12	13	17	22	30	36	46	60
Ki	(mm)	8	8	10	10	10	10	13	13

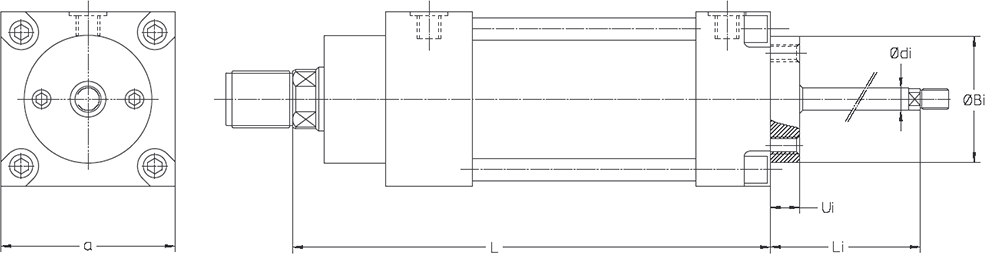

Tige d’information

Vérins hydrauliques double effet HVB FPAI : Vérins hydrauliques double effet HVB - Quiri - 4

Alésage	Unité	25	32	40	50	63	80	100	125
ød (ø Tige)	(mm)	16	18	22	28	36	45	56	70
a	(mm)	45	56	63	75	85	106	125	160
øBi	(mm)	36	36	42	42	63	63	80	80
ødi	(mm)	10	10	12	12	12	12	16	16
Ui	(mm)	8	8	12	12	12	12	15	15
Li	(mm)	20	20	32	32	32	32	35	35
L	(mm)	92	102	115	125	145	152	177	198
