Vérins double effet série 500V

DE - 500V

Caractéristiques
Sur demande

Caractéristiques

Vérins à hautes performances convenant pour tous les cas particulièrement adaptés à des conditions de service très dures avec efforts importants sous faibles encombrements (Sidérurgies, travaux publics, presses, etc…).
• Larges encastrements et guidages bronze
• Étanchéité sur tige et piston par joints chevron sur exécution standard
• Pression en service intermittent : 500 bar
• Marche intensive : 400 bar
• Vitesse maxi : 0,5 m/s avec joints standards, jusqu’à 2 m/s avec joints spéciaux
• Température maxi : 100°C avec joints standards, jusqu’à 200°C avec joints viton
• Trois diamètres de tige au choix par alésage à partir de ∅50, la tige différentielle correspondant au cas courants. Alésage et tige normalisés.

Sur demande

• Autre filetage k
• Filetage métrique sur Ø e
• Amortissement (course d’amortissement à préciser)
• Vérin double tige
• L’oeilleton arrière des vérins type VO peut être livré :
– Ø S lisse
– soit avec rotule, circlips et graisseur
– soit avec douille bronze

Imprimer cette fiche

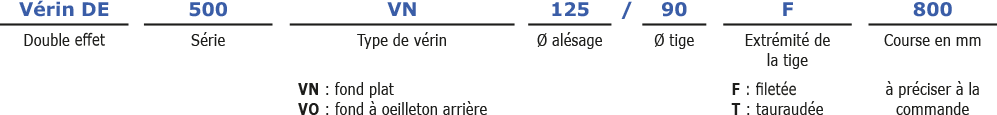

Désignation

Vérins double effet série 500V : Vérins hydrauliques 500 bar - Quiri - 2

Encombrements

Vérins double effet série 500V : Vérins hydrauliques 500 bar - Quiri - 3

Alésage Ø A		25	32	40	50	63	80	100	125	140	160	200
Tige Ø D	de traction	–	–	–	32	40	50	63	80	90	100	125
	différentielle	18	22	28	36	45	56	70	90	100	110	140
	forte (poussée)	–	–	–	40	50	63	80	100	110	125	160
a		128	148	175	190	235	275	315	385	405	440	540
b		8	8	10	10	15	15	15	20	20	25	30
c		35	42	52	70	83	108	132	170	190	212	270
d		50	60	70	85	105	135	165	210	240	260	330
e		42	52	58	75	95	116	146	186	208	235	290
f		11	12	16	18	20	22	25	35	35	35	40
g		45	47,5	56,5	67,5	82	98	115	135	143	160	195
h		G 1/4	G 1/4	G 3/8	G 3/8	G 1/2	G 1/2	G 3/4	G 3/4	G 3/4	G 1	G 1
j		21	21	24	24	31	31	36	36	36	42	42
k		M 12 x 1	M 14 x 1	M 18 x 1,5	M 24 x 1,5	M 27 x 1,5	M 35 x 1,5	M 45 x 1,5	M 55 x 1,5	M 64 x 1,5	M 72 x 1,5	M 90 x 2
m		12	14	18	24	27	35	45	55	64	72	90
p		17,5	22,5	32,5	42,5	60	75	90	100	110	125	155
r mini/maxi		15/20	20/25	25/30	35/40	45/50	50/60	60/70	80/90	80/90	90/100	110/120
s		26	30	35	47	62	75	90	120	13	150	180
t		18	22	28	35	45	55	70	90	100	110	140
u		50	50	50	50	50	50	55	70	70	70	80
y		147	170	203	225	280	325	385	475	505	550	680
Course mini		20	20	30	30	50	50	50	50	100	100	100
Filetage sur Ø e		M 42 x 1,5	M 52 x 1,5	M 58 x 2	M 75 x 2	M 94 x 2	M 112 x 3	M 140 x 2	M 186 x 3	M 206 x 2	M 200 x 3	M 205 x 3

Vérins double effet série 500V : Vérins hydrauliques 500 bar - Quiri - 4

Références

Alésage / Tige		25/18	32/22	40/28	50/32	50/36	50/40	63/40	63/45	63/50	80/50	80/56
Fond «VN»	Tige F	151010	151016	141062	142041	142141	142050	142056	142059	142065	143060	143094
Fond «VN»	Tige T	151011	151017	141063	–	142142	142051	–	142060	142066	–	143095
Fond «VO»	Tige F	151012	151018	141064	142042	142143	142052	142057	142061	142067	143051	143096
Fond «VO»	Tige T	151013	151019	141065	–	142144	142053	–	142062	142068	–	143097

Alésage / Tige		80/63	100/63	100/70	100/80	125/80	125/90	125/100	140/90	140/100	140/110	160/100
Fond «VN»	Tige F	143059	144050	144053	144059	145050	145053	145059	146040	146043	146049	146055
Fond «VN»	Tige T	143060	–	144054	144060	–	145054	145060	–	146044	146050	–
Fond «VO»	Tige F	143061	144051	144055	144061	145051	145055	145061	146041	146045	146051	146056
Fond «VO»	Tige T	143062	–	144056	144062	–	145056	145062	–	146046	146052	–

Alésage / Tige		160/110	160/125	200/125	200/140	200/160
Fond «VN»	Tige F	146058	146064	147055	147058	147064
Fond «VN»	Tige T	146060	146065	–	147059	147065
Fond «VO»	Tige F	146061	146066	147056	147060	147066
Fond «VO»	Tige T	146062	146067	–	147061	147067

Caractéristiques techniques

Force des vérins en 10⁴ N à 500 bar

Alésage		25	32	40	50	63	80	100	125	140	160	200
Section en cm²		4,9	8,04	12,56	19,63	31,17	50,26	78,54	122,71	153,93	201,06	314,16
Force de poussée (10⁴N)		2,40	3,94	6,16	9,62	15,28	24,64	38,50	60,15	75,46	98,56	154
Tige de traction	Section (cm²)	–	–	–	11,59	18,6	30,63	47,36	72,45	90,32	122,52	191,44
Tige de traction	Force de rappel (10⁴N)	–	–	–	5,68	9,12	15	23,22	35,5	44,27	60,06	93,85
Tige différentielle	Section (cm²)	2,36	4,24	6,4	9,45	15,26	25,63	40,05	59,1	75,39	106	160,22
Tige différentielle	Force de rappel (10⁴N)	1,16	2,08	3,14	4,7	7,48	12,81	19,64	28,96	36,95	51,97	78,54
Tige forte	Section (cm²)	–	–	–	7,07	11,53	19,09	28,27	44,17	58,9	78,34	113,1
Tige forte	Force de rappel (10⁴N)	–	–	–	3,46	5,65	9,36	13,86	21,65	28,87	38,4	55,45

Poids des vérins en Kg

Alésage		25	32	40	50	63	80	100	125	140	160	200
VERIN TYPE VN	P	1,37	2,6	3,6	6,5	12	21	40	81	106	142	275
VERIN TYPE VO	P	1,47	2,8	4	7,3	13	25	47	95	125	166	330
Tige de traction	Z	–	–	–	0,021	0,027	0,045	0,069	0,12	0,15	0,18	0,3
Tige différentielle	Z	0,006	0,007	0,011	0,022	0,03	0,048	0,074	0,13	0,16	0,19	0,32
Tige forte	Z	–	–	–	0,024	0,032	0,054	0,083	0,14	0,17	0,21	0,35

Détermination du poids d’un vérin : Poids en kg = P + (Z x course en mm)

Exemple numérique :

Alésage Ø 125 Type VN : P=81
Par mm de course : Z=0,14
Course en mm : 800
Poids =80+(0,14*800) = 193 kg
