Vérin pivotant dans le plan – 160 bar – Détection pneumatique de la position débridée PL**XB1

Double effet - rotation dans le plan - détection pneumatique
position débridée - Force à 160 bar : 10 et 15 kN

Alimentation par lamages sous la collerette
Fixation par vis

Vérin pivotant dans le plan – 160 bar – Détection pneumatique de la position débridée PL**XB1 : Vérins pivotants avec détection de position - Quiri

Caractéristiques

• détection par clapets sans fuite, position débridée
• rotation dans le plan droite ou gauche 90°±2°
• purge côté bridage et débridage
• indexage de la tige
• pression de service maxi : 160 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Ecrou pour vérin de type P31 et P41).
Joints toriques : 7,65 x 1,78 90 NBR

Imprimer cette fiche

Vérin pivotant dans le plan – 160 bar – Détection pneumatique de la position débridée PL**XB1 : Vérins pivotants avec détection de position - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide

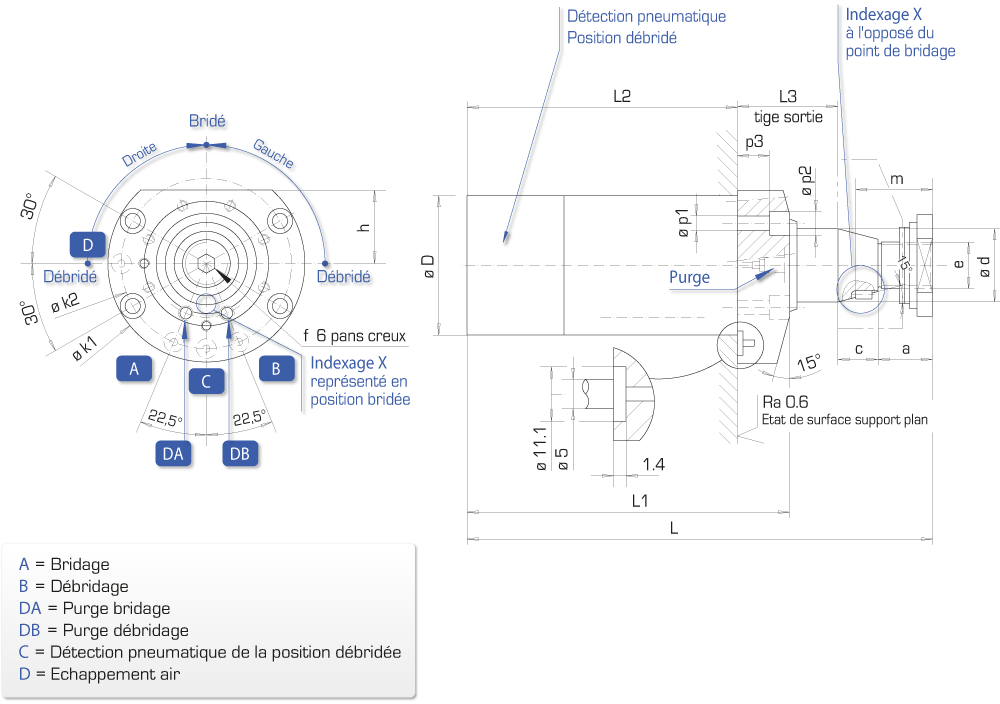

F max à 160 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence
F max à 160 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	a	c	øD	e	f clé	h	øk1 øk2	L	L1	L2	L3	m	p1	p2	p3
kN	mm	mm	l/mn	cm³				mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
10	36	12	2	41	droite	PL 31 DX B1	192 048/050	18	20	80	M24 x 1,5	10	41	110	242,5	189,5	161,5	43	29	8,5	14	11	3D
10	36	12	2	53	gauche	PL 31 GX B1	192 048/150	18	20	80	M24 x 1,5	10	41	95	242,5	189,5	161,5	43	29	8,5	14	11	3D
15	42	12	3	74	droite	PL 41 DX B1	192 049/050	20	22	93	M30 x 1,5	12	48	130	261	204	174	45	31	10,5	17	12	3D
15	42	12	3	88	gauche	PL 41 GX B1	192 049/150	20	22	93	M30 x 1,5	12	48	112	261	204	174	45	31	10,5	17	12	3D
