Vérin pivotant dans le plan – 160 bar – Avec tige d’information PL**XA

Double effet - rotation dans le plan - avec tige d’information
Force à 160 bar : 10 et 15 kN

Alimentation par lamages sous la collerette

Vérin pivotant dans le plan – 160 bar – Avec tige d’information PL**XA : Vérins pivotants avec détection de position - Quiri

Caractéristiques

• détection par tige d’information
• rotation dans le plan à droite ou à gauche 90°±2°
• purges coté bridage et débridage
• indexage de tige
• pression de service maxi : 160 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Ecrou pour vérin de type P31 et P41).
Joints toriques : 7,65 x 1,78 90 NBR

Imprimer cette fiche

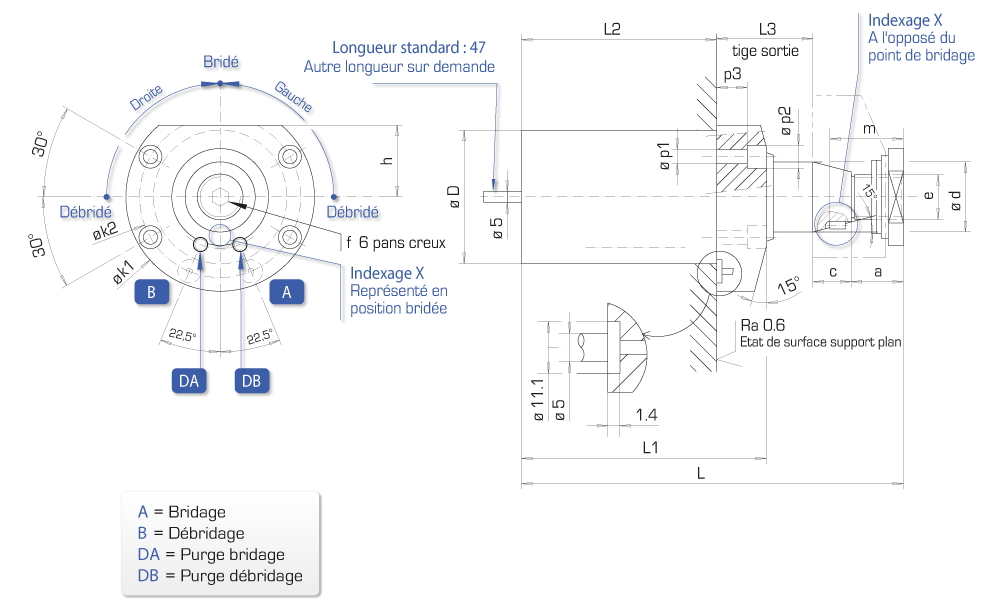

Vérin pivotant dans le plan – 160 bar – Avec tige d’information PL**XA : Vérins pivotants avec détection de position - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide

Force à 160 bar	Tige ød	Course	Débit maxii A	Volume balayé A B	Sens de rotation	Type	Référence
Force à 160 bar	Tige ød	Course	Débit maxii A	Volume balayé A B	Sens de rotation	Type	Référence	a	c	øD	e	f clé	h	øk1 øk2	L	L1	L2	L3	m	p1	p2	p3
kN	mm	mm	l/mn	cm³				mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
10	36	12	2	41	droite	PL 31 DX A	192 046/050	18	20	80	M24 x 1,5	10	41	110	211,5	158,5	130,5	43	29	8,5	14	11	3D
10	36	12	2	53	gauche	PL 31 GX A	192 046/150	18	20	80	M24 x 1,5	10	41	95	211,5	158,5	130,5	43	29	8,5	14	11	3D
15	42	12	3	74	droite	PL 41 DX A	192 047/050	20	22	93	M30 x 1,5	12	48	130	236	179	149	45	31	10,5	17	12	3D
15	42	12	3	88	gauche	PL 41 GX A	192 047/150	20	22	93	M30 x 1,5	12	48	112	236	179	149	45	31	10,5	17	12	3D
