Vérin pivotant double effet – Cartouche bridée – 250 bar PCB

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Type cartouche bridée

Vérin pivotant double effet – Cartouche bridée – 250 bar PCB : Vérins pivotants dans le plan - Quiri

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein .
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).

Imprimer cette fiche

Vérin pivotant double effet – Cartouche bridée – 250 bar PCB : Vérins pivotants dans le plan - Quiri - 2

Cotes d’usinage du logement : voir Logement PCV
Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

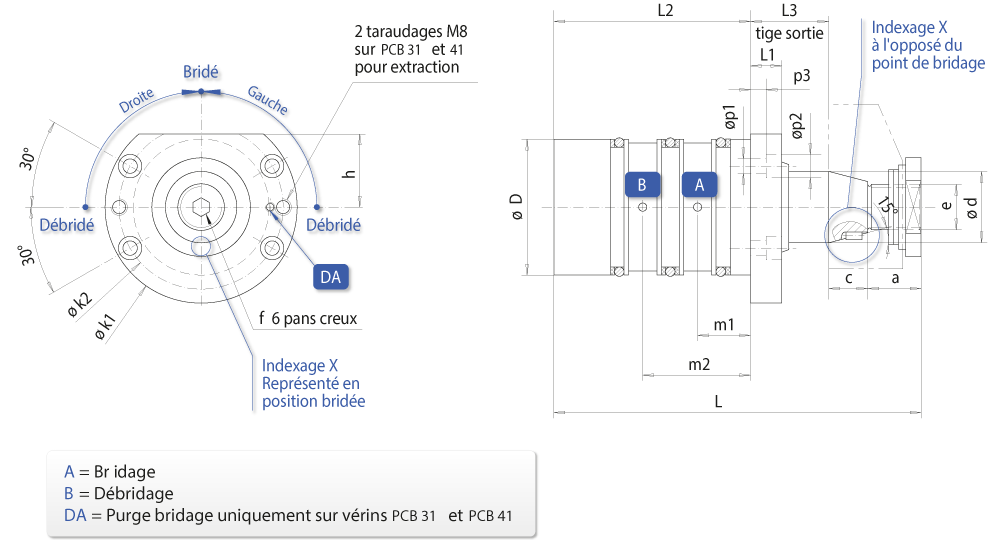

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD	f clé	h	øk1 øk2	L	L1	L2	L3	m1	m2	p1	p2	p3
kN	mm	mm	l/mn	cm³							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	PCB 11 DX	191 161/050	M12x1,5	650-R-018	M16x1,5	13	10	36	5	20	58	121	10,5	77,5	20,5	14	49	5,5	9	5,5	3D
4	18	8	0,4	7,4	gauche	PCB 11 GX	191 161/150	M12x1,5	650-L-018	M16x1,5	13	10	36	5	20	47	121	10,5	77,5	20,5	14	49	5,5	9	5,5	3D
8	25	12	0,9	15	droite	PCB 21 DX	191 069/050	M16x1,5	650-R-025	M22x1,5	16	14	52	6	28	76	152	12	95	27	16	56	6,5	10,5	6	3D
8	25	12	0,9	21	gauche	PCB 21 GX	191 069/150	M16x1,5	650-L-025	M22x1,5	16	14	52	6	28	63	152	12	95	27	16	56	6,5	10,5	6	3D
16	36	12	2	41	droite	PCB 31 DX	191 080/050	M24x1,5	650-R-036	M30x1,5	18	20	72	10	38	110	195	18	124	33	17	77	10,5	17	8	3D
16	36	12	2	53	gauche	PCB 31 GX	191 080/150	M24x1,5	650-L-036	M30x1,5	18	20	72	10	38	90	195	18	124	33	17	77	10,5	17	8	3D
24	42	12	3	74	droite	PCB 41 DX	191 070/050	M30x1,5	650-R-042	M36x1,5	20	22	85	12	45	125	218	18	143	33	22	88	10,5	17	8	3D
24	42	12	3	88	gauche	PCB 41 GX	191 070/150	M30x1,5	650-L-042	M36x1,5	20	22	85	12	45	105	218	18	143	33	22	88	10,5	17	8	3D

Cotes d’usinage du logement

Vérin pivotant double effet – Cartouche bridée – 250 bar PCB : Vérins pivotants dans le plan - Quiri - 3

IMPORTANT
Prévoir des purges au point haut des montages
Tolérances générales Js13
Arrondir et polir les angles vifs

Type	øD H8	b	L1 mini	L2 mini	ød	øF	f1	f2	G	h mini	k	r	s	t
	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm		mm	mm
PCB 11	36	2	62	79	3	47	14	48,75	G1/4″	0,5	4	M5	8	10
PCB 21	52	3	70	97	4	63	16	56	G1/4″	1	6	M6	10	12
PCB 31	72	3	95	126	5	90	17	77	G1/4″	1	8	M10	14	17
PCB 41	85	4	106	145	5	105	22	88	G1/4″	1,25	10	M10	14	17

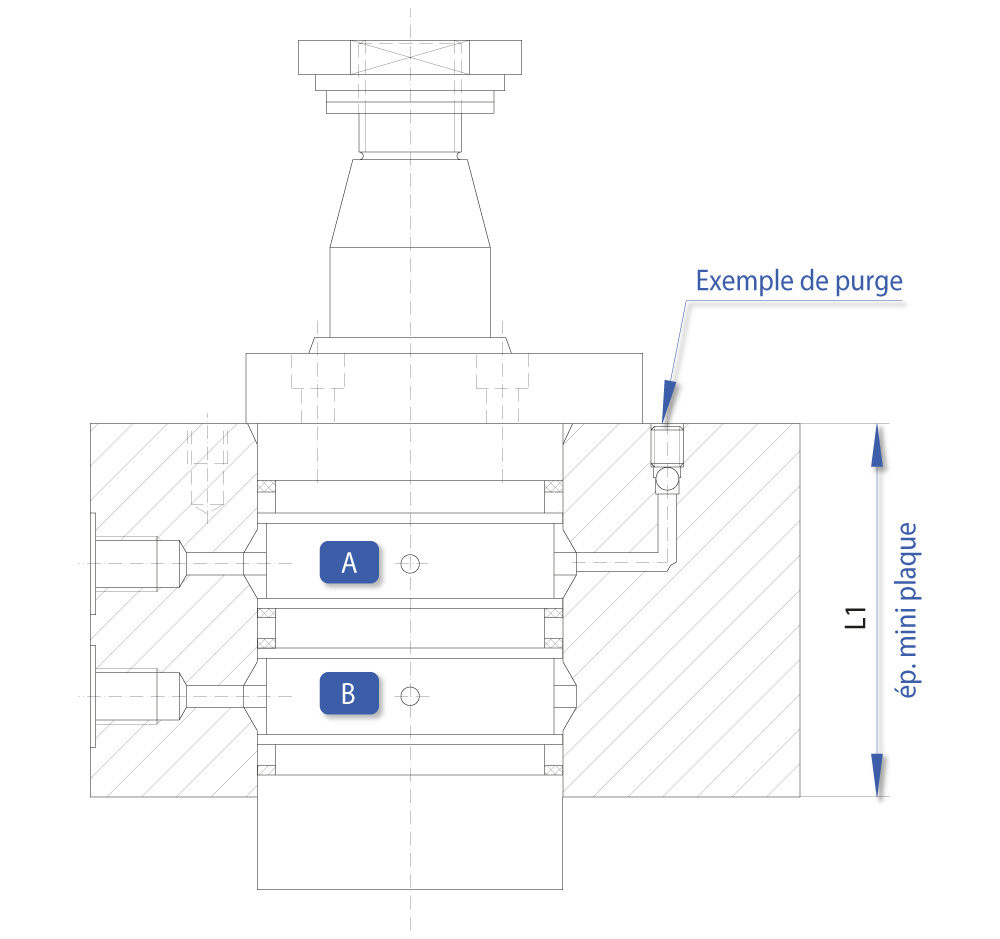

Exemple : Montage à travers une plaque

Vérin pivotant double effet – Cartouche bridée – 250 bar PCB : Vérins pivotants dans le plan - Quiri - 4

Vérin pivotant double effet – Cartouche bridée – 250 bar PCB

Caractéristiques

Options Cône 1:10

Options Cône 15°

Nota

Cotes d’usinage du logement

Exemple : Montage à travers une plaque

Accessoires du produit
