Vérin pivotant double effet – 250 bar _ Embase flasquée PF

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Alimentation par lamages sous le fond
Fixation par 4 vis sur le fond rectangulaire

Vérin pivotant double effet – 250 bar _ Embase flasquée PF : Vérins pivotants dans le plan - Quiri

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir pages BC, BCK, BM, BMK, BL, BLK

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41) ainsi que les joints toriques 7,65 x 1,78 90 NBR

Imprimer cette fiche

Vérin pivotant double effet – 250 bar _ Embase flasquée PF : Vérins pivotants dans le plan - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

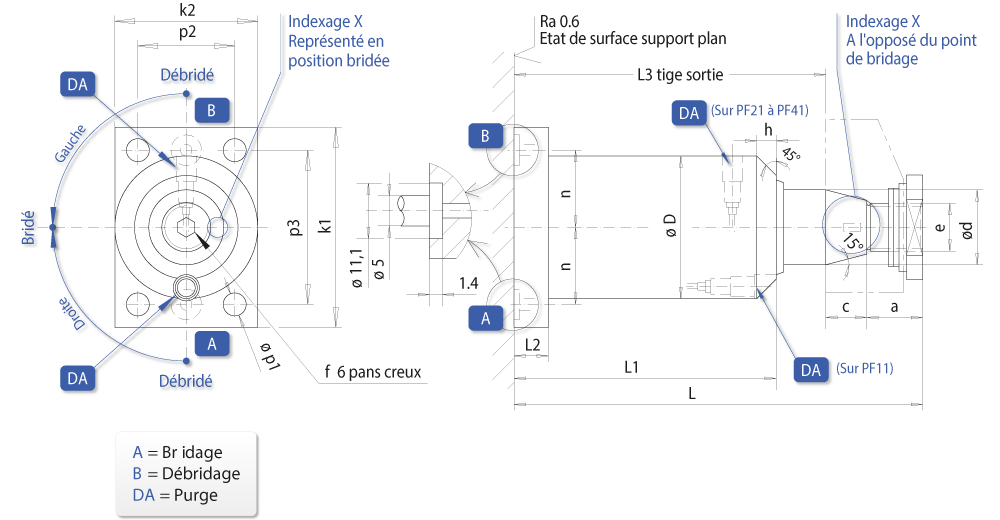

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD	f clé	h	k1 k2	L	L1	L2	L3	n	p1	p2	p3
kN	mm	mm	l/mn	cm³							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	PF 11 DX	191 159/050	M12x1,5	630-R-018	M16x1,5	13	10	45	5	6	65	121	88	22	98	24	6,5	30	50	3D
		8		7,4	gauche	PF 11 GX	191 159/150		630-L-018							65	121	88		98					3D
		15		7,3	droite	PF 11 DX C15	191 178/050		630-R-018-15							45	142	102		119
		15		10,9	gauche	PF 11 GX C15	191 178/150		630-L-018-15							45	142	102		119
8	25	12	0,9	15	droite	PF 21 DX	191 063/060	M16x1,5	630-R-025	M22x1,5	16	14	60	6	8	85	152	107	22	122	32	8,5	44	65	3D
		12		21	gauche	PF 21 GX	191 063/160		630-L-025							85	152	107		122					3D
		25		20,2	droite	PF 21 DX C25	191 179/050		630-R-025-25							63	191	133		161
		25		32,5	gauche	PF 21 GX C25	191 179/150		630-L-025-25							63	191	133		161
16	36	12	2	41	droite	PF 31 DX	191 078/050	M24x1,5	630-R-036	M30x1,5	18	20	80	10	12	110	195	142	25	157	43	13	60	86	3D
		12		53	gauche	PF 31 GX	191 078/150		630-L-036							110	195	142		157					3D
		25		52,3	droite	PF 31 DX C25	192 127/050		630-R-036-25							80	234	168		196
		25		77,7	gauche	PF 31 GX C25	192 127/150		630-L-036-25							80	234	168		196
24	42	12	3	74	droite	PF 41 DX	191 064/050	M30x1,5	630-R-042	M36x1,5	20	22	95	12	16	120	218	161	25	176	50	15	70	96	3D
24	42	12	3	88	gauche	PF 41 GX	191 064/150	M30x1,5	630-L-042	M36x1,5	20	22	95	12	16	95	218	161	25	176	50	15	70	96	3D

Vérin pivotant double effet – 250 bar _ Embase flasquée PF

Caractéristiques

Options Cône 1:10

Options Cône 15°

Nota

Accessoires du produit

Accessoires de fixation

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC

Bras de serrage court – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BCK

Bras de serrage moyen – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BM

Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK

Bras de serrage long – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BL

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK

Rondelle frein pour vérin de type P11 et P21

Ecrou pour vérin de type P31 et P41

Voir les produits similaires

Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur embase PS

Vérin pivotant double effet – Cartouche bridée – 250 bar PCB

Vérin pivotant double effet – Cartouche vissée – 250 bar PCV

Vérin pivotant double effet – Fileté – 250 bar _ Alimenté par taraudages sur tête – corps fileté P
