Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Alimentation par lamages sous le fond

Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF : Vérins pivotants dans le plan - Quiri

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein .
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle
frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).
Joints toriques :

• 5,28 x 1,78 – 90 Shore pour PLF11 et PLF21 A51156

• 7,65 x 1,78 – 90 Shore pour PLF31 et PLF41 A51150

Imprimer cette fiche

Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF : Vérins pivotants dans le plan - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)

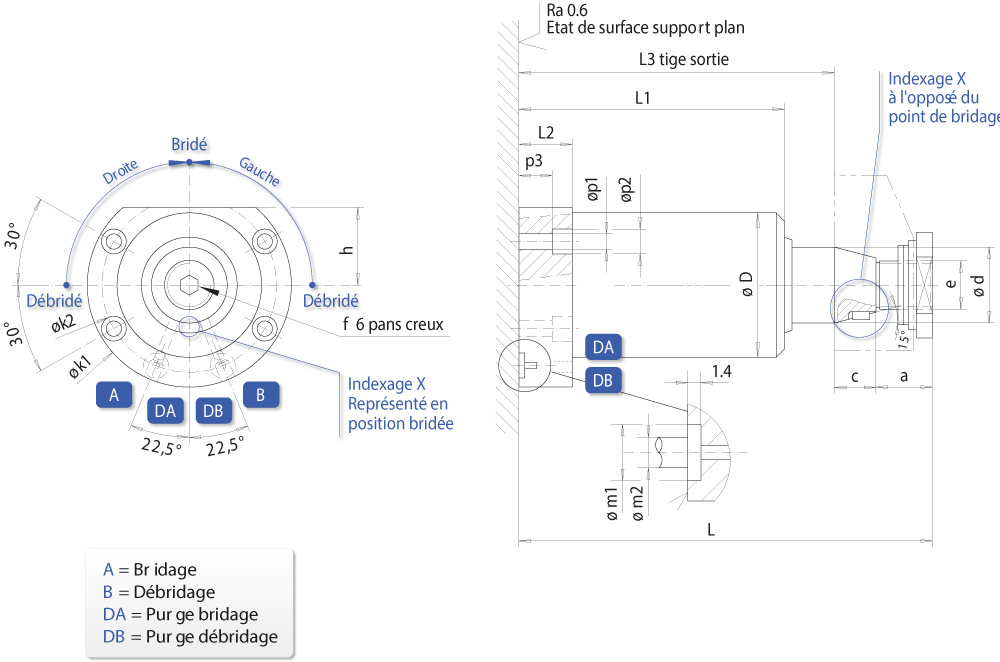

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD 0 -0,2	f clé	h	øk1 øk2	L	L1	L2	L3	m1	m2	p1	p2	p3
kN	mm	mm	l/mn	cm³							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	PLF 11 DX	191 166/050	M12x1,5	660-R-018	M16x1,5	13	10	36	5	20	58	121	88	40	98	8,8	4	5,5	9	35	3D
4	18	8	0,4	7,4	gauche	PLF 11 GX	191 166/150	M12x1,5	660-L-018	M16x1,5	13	10	36	5	20	47	121	88	40	98	8,8	4	5,5	9	35	3D
8	25	12	0,9	15	droite	PLF 21 DX	191 115/050	M16x1,5	660-R-025	M22x1,5	16	14	52	6	28	76	152	107	50	122	8,8	4	6,5	10,5	44	3D
8	25	12	0,9	21	gauche	PLF 21 GX	191 115/150	M16x1,5	660-L-025	M22x1,5	16	14	52	6	28	63	152	107	50	122	8,8	4	6,5	10,5	44	3D
16	36	12	2	41	droite	PLF 31 DX	192 063/050	M24x1,5	660-R-036	M30x1,5	18	20	72	10	38	110	195	142	58	157	11,1	5	10,5	17	48	3D
16	36	12	2	53	gauche	PLF 31 GX	192 063/150	M24x1,5	660-L-036	M30x1,5	18	20	72	10	38	90	195	142	58	157	11,1	5	10,5	17	48	3D
24	42	12	3	74	droite	PLF 41 DX	192 064/050	M30x1,5	660-R-042	M36x1,5	20	22	85	12	45	125	218	161	65	176	11,1	5	10,5	17	55	3D
24	42	12	3	88	gauche	PLF 41 GX	192 064/150	M30x1,5	660-L-042	M36x1,5	20	22	85	12	45	105	218	161	65	176	11,1	5	10,5	17	55	3D
