Vérin pivotant double effet – 250 bar _ Alimenté par lamages sous tête PL

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Alimentation par lamage sous la collerette
Fixation par vis

Vérin pivotant double effet – 250 bar _ Alimenté par lamages sous tête PL : Vérins pivotants dans le plan - Quiri

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein.
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).
Joints toriques :

• 5,28 x 1,78 – 90 Shore pour PL11 et PL21 A51156

• 7,65 x 1,78 – 90 Shore pour PL31 et PL41 A51150

Imprimer cette fiche

Vérin pivotant double effet – 250 bar _ Alimenté par lamages sous tête PL : Vérins pivotants dans le plan - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

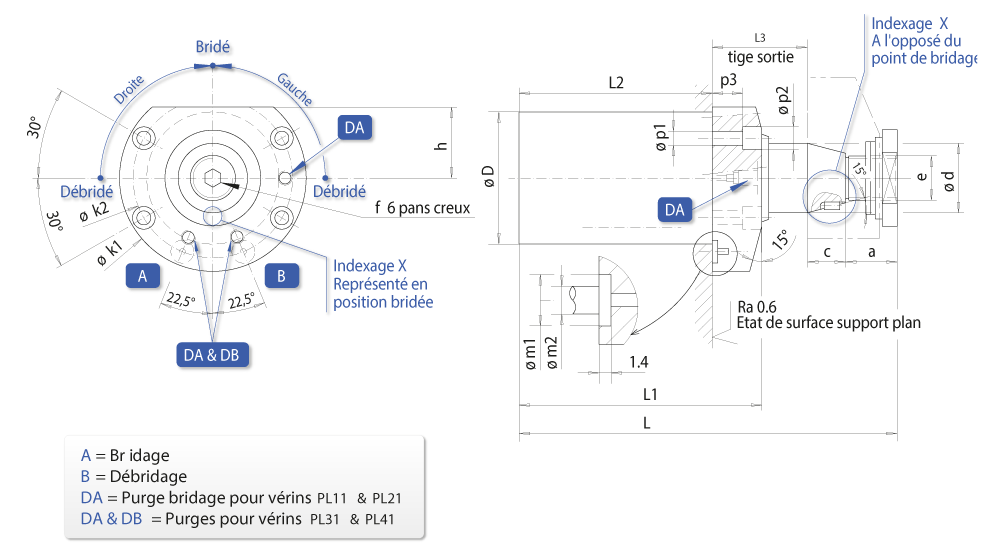

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD	f clé	h	k1 k2	L	L1	L2	L3	m1 m2	p1	p2	p3
kN	mm	mm	l/mn	cm³							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	PL 11 DX	191 163/050	M12x1,5	620-R-018	M16x1,5	13	10	36	5	20	58	121	88	66	32	8,8	5,5	9	13	3D
		8		7,4	gauche	PL 11 GX	191 163/150		620-L-018							58	121	88	66	32	8,8				3D
		15		7,3	droite	PL 11 DX C15	191 176/050		620-R-018-15							47	142	102	80	39	4
		15		10,9	gauche	PL 11 GX C15	191 176/150		620-L-018-15							47	142	102	80	39	4
8	25	12	0,9	15	droite	PL 21 DX	191 074/050	M16x1,5	620-R-025	M22x1,5	16	14	52	6	28	76	152	107	81	41	8,8	6,5	10,5	16	3D
		12		21	gauche	PL 21 GX	191 074/150		620-L-025							76	152	107	81	41	8,8				3D
		25		20,2	droite	PL 21 DX C25	191 177/050		620-R-025-25							63	191	133	107	54	4
		25		32,5	gauche	PL 21 GX C25	191 177/150		620-L-025-25							63	191	133	107	54	4
16	36	12	2	41	droite	PL 31 DX	191 076/050	M24x1,5	620-R-036	M30x1,5	18	20	72	10	38	110	195	142	114	43	11,1	10,5	17	11	3D
		12		53	gauche	PL 31 GX	191 076/150		620-L-036							110	195	142	114	43	11,1				3D
		25		52,3	droite	PL 31 DX C25	192 060/050		620-R-036-25							90	234	168	140	56	5
		25		77,7	gauche	PL 31 GX C25	192 060/150		620-L-036-25							90	234	168	140	56	5
24	42	12	3	74	droite	PL 41 DX	191 075/050	M30x1,5	620-R-042	M36x1,5	20	22	85	12	45	125	218	161	131	45	11,1	10,5	17	12	3D
		12		88	gauche	PL 41 GX	191 075/150		620-R-042							125	218	161	131	45	11,1				3D
		25		89	droite	PL 41 DX C25	192 124/050		620-R-042-25							105	257	187	157	58	5
		25		123	gauche	PL 41 GX C25	192 124/150		620-R-042-25							105	257	187	157	58	5

Vérin pivotant double effet – 250 bar _ Alimenté par lamages sous tête PL

Caractéristiques

Options Cône 1:10

Options Cône 15°

Nota

Accessoires du produit

Accessoires de fixation

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC

Bras de serrage court – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BCK

Bras de serrage moyen – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BM

Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK

Bras de serrage long – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BL

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK

Rondelle frein pour vérin de type P11 et P21

Ecrou pour vérin de type P31 et P41
