Accessoires de fixation

Écrou pour fixation des vérins pivotants fileté
P11 - P21 - P31 - P41

Imprimer cette fiche

Écrou spécial pour vérins pivotants filetés P11, P21, P31, P41

Accessoires de fixation : Vérins pivotants dans le plan - Quiri

Type	Référence	Type de vérin
Type	Référence	Type de vérin	Taraudage d	øD	d2	h	b	t	n	Vis	Couple de serrage de la vis
				mm	mm	mm	mm	mm	mm		Nm
EMB 3615	811 269/000	P11	M36 x 1,5	68	60	11	8	3,5	4	M6	5
EMB 5215	811 270/000	P21	M52 x 1,5	92	82	13	10	4	4	M8	13
EMB 7220	811 271/000	P31	M72 x 2	122	112	14	10	4	4	M12	34
EMB 8520	811 272/000	P41	M85 x 2	142	132	16	10	4	4	M14	62

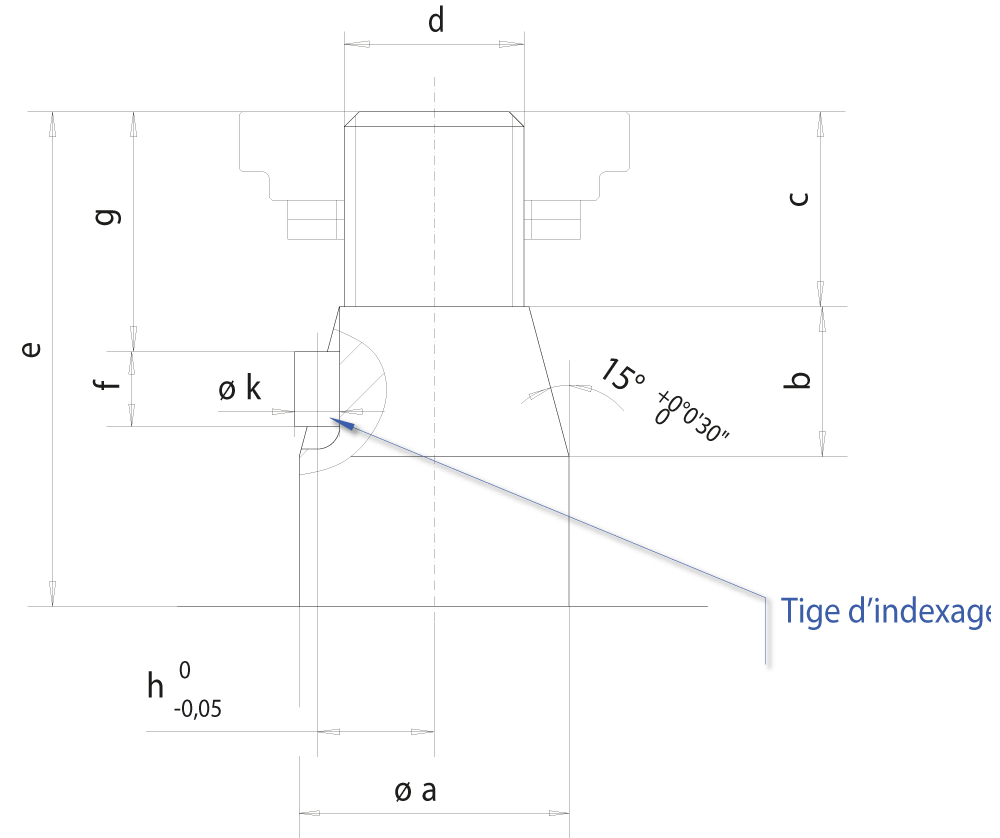

Détail des extrémités de tige avec indexage

Accessoires de fixation : Vérins pivotants dans le plan - Quiri - 2

Type	Référence goupille d’indexage
Type	Référence goupille d’indexage	øa	b	c	d	e	f	g	h	k
		mm	mm	mm	mm	mm	mm	mm	mm	mm
P11	A 94 028	18	10	13	M12 x 1,5	33	5	16	7,8	3
P21	A 94 028	25	14	16	M16 x 1,5	45	5	19	10,25	3
P31	A 94 026	36	20	18	M24 x 1,5	53	8	21	14,5	4
P41	A 94 026	42	22	20	M30 x 1,5	57	8	23	17,5	4

Produits compatibles


Vérin pivotant double effet – Fileté – 250 bar _ Alimenté par taraudages sur tête – corps fileté PDouble effet - pivotement dans le plan

Force à 250 bar : 4 à 24 kN

Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur tête – fixation par vis PTDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – 250 bar _ Embase flasquée PFDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur embase PSDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – 250 bar _ Alimenté par lamages sous tête PLDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLFDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – 250 bar _ Bloc flasqué PBFDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – Cartouche bridée – 250 bar PCBDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN

Vérin pivotant double effet – Cartouche vissée – 250 bar PCVDouble effet - rotation dans le plan

Force maxi à 250 bar : 4 à 24 kN
