Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par embase à lamages UFL

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Corps fileté alimentation par lamage sur le fond

Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par embase à lamages UFL : Vérin pivotant avec course de rotation - Quiri

Caractéristiques
Nota

Caractéristiques

• corps en acier traité et bruni
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• course totale = course de rotation+course de serrage
• racleur métallique en standard
• pression maxi. : 500 bar
• bras de serrage : BCK, BMK, BLK

Nota

Livré avec joints toriques.
(Dimensions et couple de serrage : voir Écrou de serrage – EK)
Joints toriques : UFL 15, 25, 35 et 45 8 x 1,5 – 90 Shore

Imprimer cette fiche

Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par embase à lamages UFL : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide

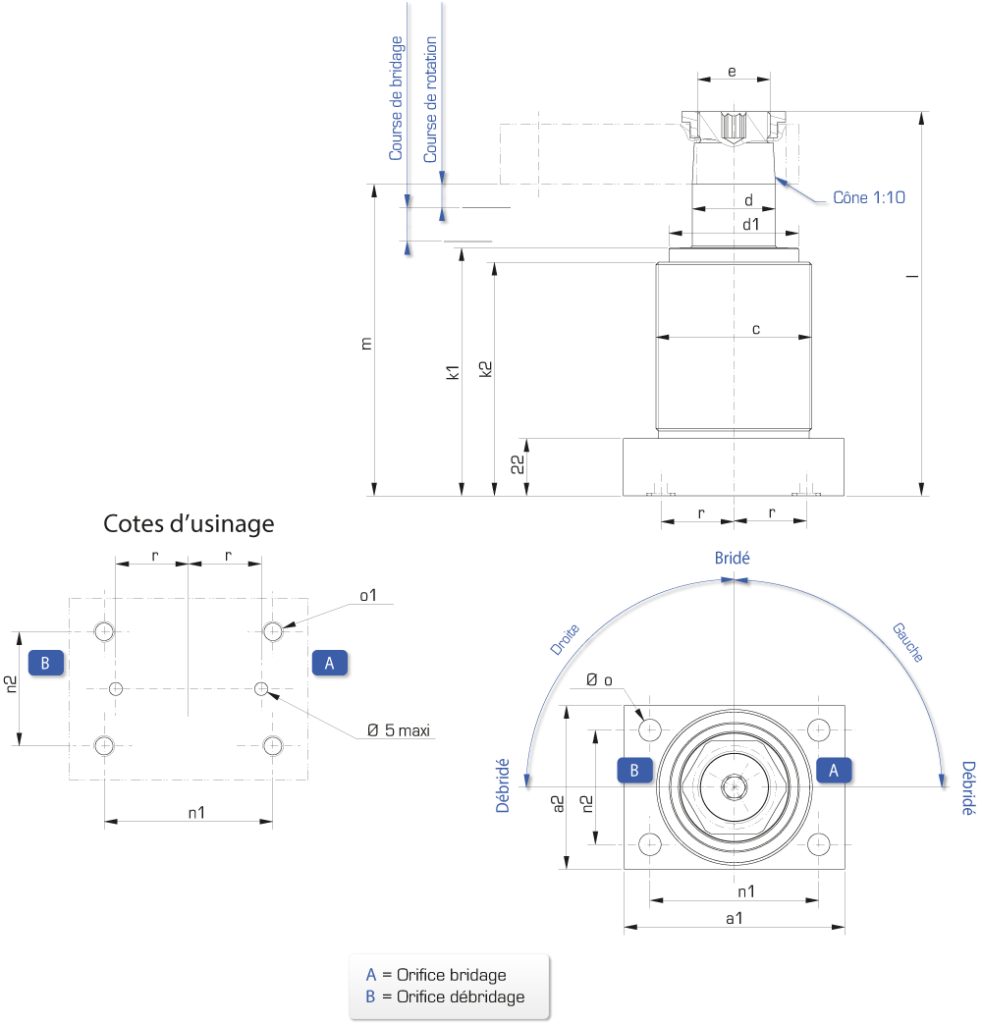

Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence
Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence	a1	a2	c	ød	ød1	e	k1	k2	l	m	n1	n2	øo	øo1	r
kN	kN	mm	mm	mm	cm²	cm³					mm	mm		mm	mm		mm	mm	mm	mm	mm	mm	mm		mm
6,5	4,6	11	8	19	1,76 4,9	3,34 9,31	droite	SANS	UFL 15	191 232/000	65	45	M45x1,5	20	38	M18x1,5	84,5	79	127	106	50	30	6,5	M6	15
							droite	AVEC		191 232/050
							gauche	SANS		191 232/100
							gauche	AVEC		191 232/150
17	11,8	13	9	22	4,52 12,56	9,94 27,63	droite	SANS	UFL 25	191 233/000	85	63	M60x1,5	32	50	M28x1,5	95,5	90	148	120	65	44	8,5	M8	28
							droite	AVEC		191 233/050
							gauche	SANS		191 233/100
							gauche	AVEC		191 233/150
26	18	15	11	26	7,06 19,63	18,35 51,03	droite	SANS	UFL 35	192 206/000	100	80	M80x2	40	55	M35x1,5	108	102	172	138	80	60	13,5	M12	31
							droite	AVEC		192 206/050
							gauche	SANS		192 206/100
							gauche	AVEC		192 206/150
42	30	15	11	26	11,53 31,17	31,13 84,16	droite	SANS	UFL 45	192 207/000	115	90	M90x2	50	66	M45x1,5	114	108,5	184	144	90	68	16	M14	37,5
							droite	AVEC		192 207/050
							gauche	SANS		192 207/100
							gauche	AVEC		192 207/150

Abaques du produit
