Vérin pivotant double effet - 350 bar Fixation par embase à lamages HLF : Vérin pivotant avec course de rotation - Quiri close pdf print video more home burger search arrow

Concepteur et fabricant d’équipements hydrauliques industriels (vérins, amortisseurs, groupes hydrauliques), d’échangeurs thermiques multitubulaires et d’appareils à pression - Quiri

Accueil » Quiri Hydromécanique » Systèmes de Bridage Hydrauliques » Vérin pivotant avec course de rotation » Vérin pivotant double effet – 350 bar Fixation par embase à lamages HLF

Vérin pivotant double effet – 350 bar Fixation par embase à lamages HLF

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Alimentation par lamages côté fond

Caractéristiques

• course totale = c. rotation + c. serrage
• rotation hélicoïdale droite ou gauche 90°±2°
• purge côté bridage (HLF 21 & HLF 31)
• purge côté débridage (HLF 31)
• indexage de la tige
• pression de service maxi : 250 bar

Options Cône 1:10

EN STANDARD SANS INDEXAGE

• différentes courses sur demande
• angle de rotation au choix par incrément de 5° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

EN STANDARD AVEC INDEXAGE

• différentes courses sur demande
• angle de rotation au choix par incrément de 5° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein
(dimensions et couple de serrage : voir Ecrou pour vérin de type H12 et H21)

Joints toriques :

HLF21: 5.28 x 1.78 – 90 Shore
HLF31: 7.65 x 1.78 – 90 Shore

Imprimer cette fiche
Vérin pivotant double effet – 350 bar Fixation par embase à lamages HLF : Vérin pivotant avec course de rotation - Quiri - 2

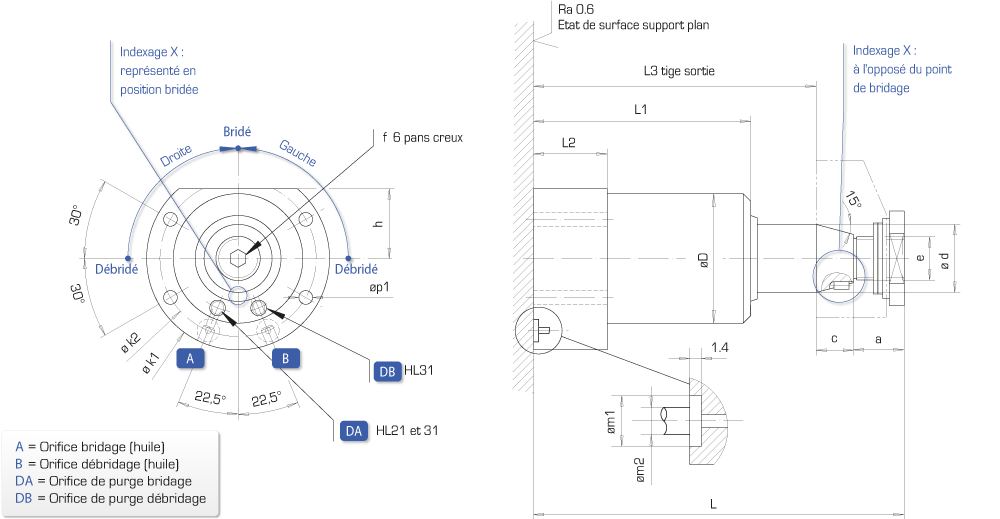

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

Force max

à

250

bar

  Tige ød Course bridage

Course totale



Débit  maxi

A

Volume balayé

A

B

 Sens de rotation Cône 15° (avec indexage) Cône 1:10 (sans indexage)
Type Référence e1 Référence

e2



a





c





øD





f

6 pans

h





øk1

øk2



L





L1





L2





L3





m1





m2





p1




kN mm mm mm l/mn cm3 mm mm mm mm mm mm mm mm mm mm mm mm mm
8 25 12 24 0,9 11,06 droite HLF 21 DX 191 201/050 M16x1,5 M 665-R-025 M22x1,5 16 14 52 6 28 76 147 90 32,5 117 8,8 4 6,5 3D
22,61 gauche HLF 21 GX 191 201/150 M 665-L-025 63 3D
8 25 25 37 0,9 17,42 droite HLF 21 DX C25 191 211/050 M16x1,5 M 665-R-025-25 M22x1,5 16 14 52 6 28 76 176 106 32,5 146 8,8 4 6,5 3D
35,59 gauche HLF 21 GX C25 191 211/150 M 665-L-025-25 63 3D
16 36 15 29 2 26,95 droite HLF 31 DX 192 163/050 M24x1,5 M 665-R-036 M30x1,5 16 20 72 10 38 110 176,5 106,5 42 138,5 11,1 5 10,5 3D
55,94 gauche HLF 31 GX 192 163/150 M 665-L-036 90 3D
16 36 25 39 2 36,85 droite HLF 31 DX C25 192 182/050 M24x1,5 M 665-R-036-25 M30x1,5 18 20 72 10 38 110 201,5 121,5 42 163,5 11,1 5 10,5 3D
76,55 gauche HLF 31 GX C25 192 182/150 M 665-L-036-25 90 3D

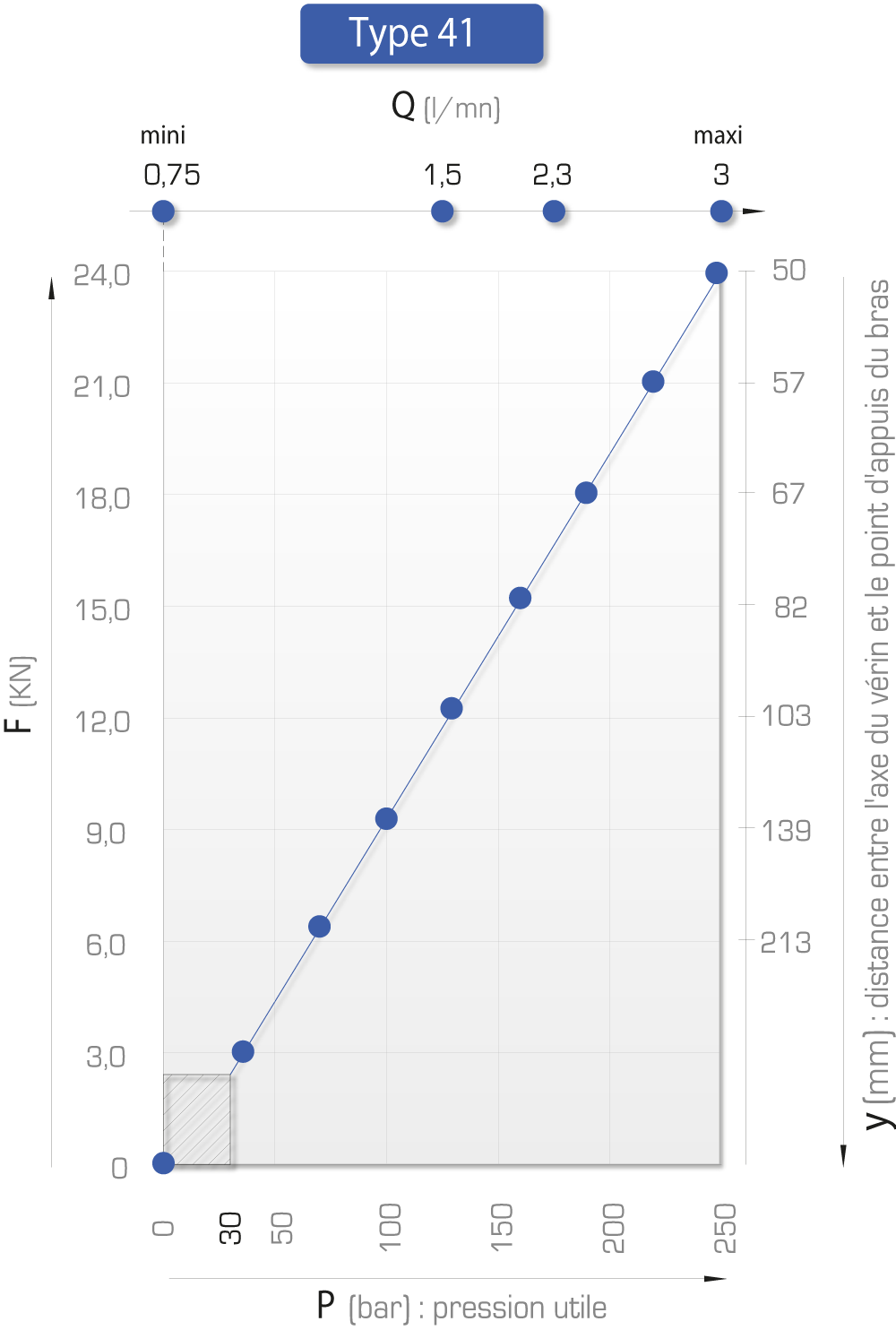

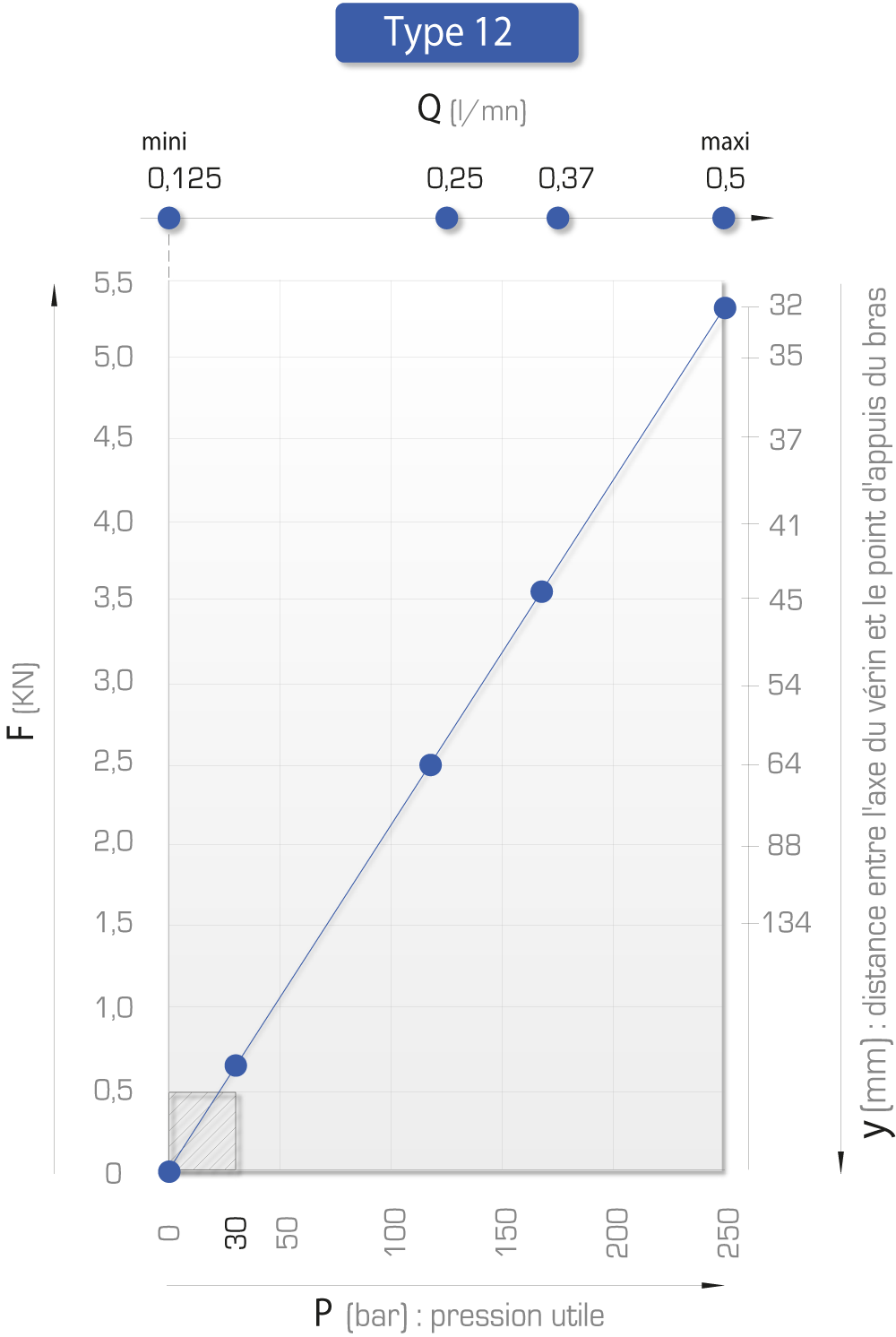

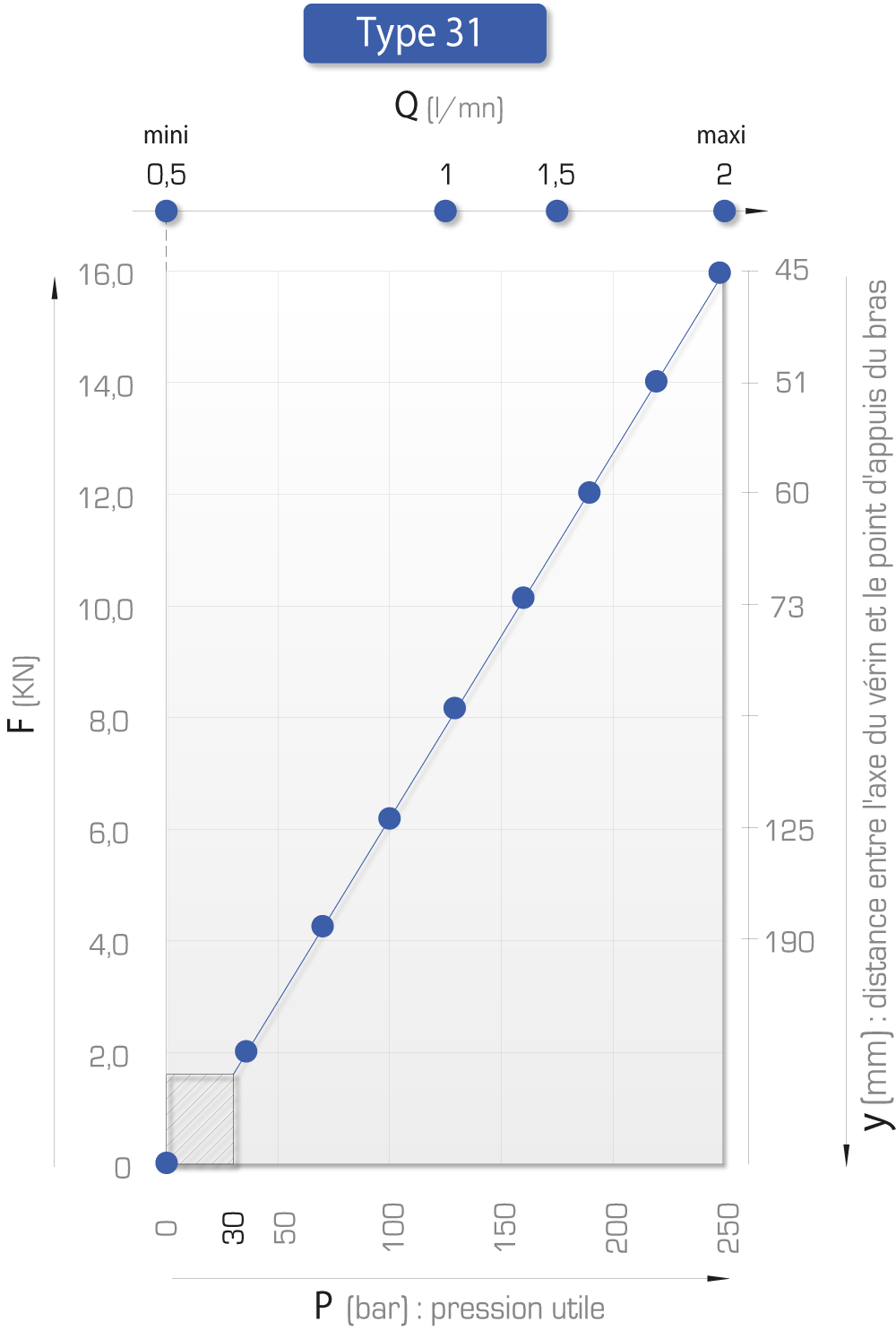

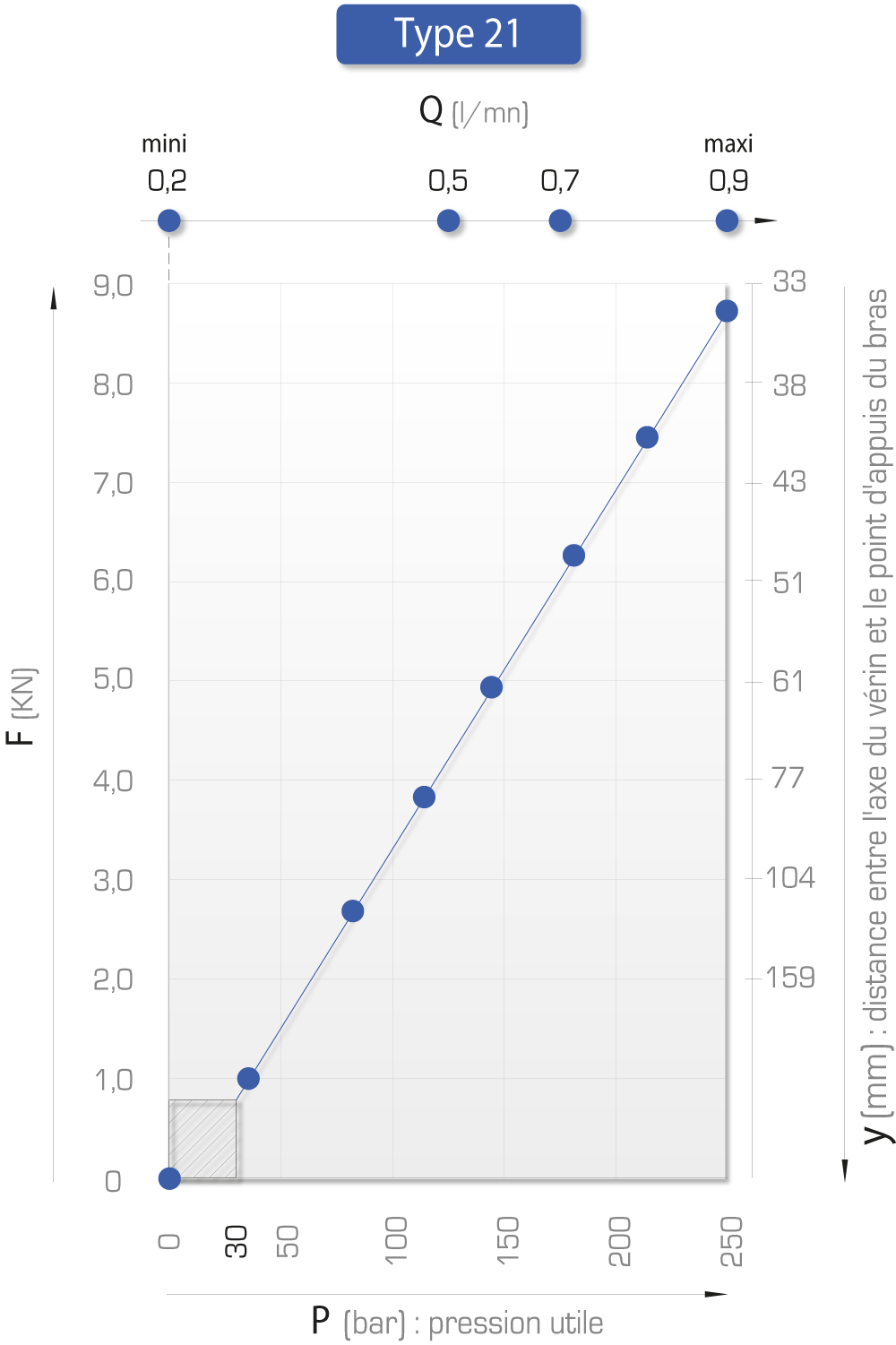

Abaques du produit

Voir les produits similaires

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Vérin pivotant universel double effet – 500 bar. Alimenté par taraudages ou lamages sous tête ULT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Vérin pivotant double effet – 250 bar Fixation par embase à taraudages HFT5

Double effet - avec course de rotation
Force à 250 bar : 1.9 kN

Vérin pivotant universel double effet – 500 bar. Version bloc flasqué UBL

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

    Laissez-nous vous conseiller !

    * Champ obligatoire

    Retour produits de Vérin pivotant avec course de rotation Retour en haut de page

    En savoir plus sur notre gamme de vérins rotatifs hydrauliques

    Spécialiste de la conception et de la fabrication de vérins hydrauliques, Quiri propose une gamme complète de vérins pivotants avec course de rotation, offrant une solution économique pour les applications nécessitant un mouvement rotatif de bridage. Dotés d’une rampe hélicoïdale, ces vérins sont particulièrement adaptés lorsque l’espace disponible pour les loger est réduit.

    Conçus en acier traité haute résistance, anti-grippage et anti-corrosion, nos vérins rotatifs hydrauliques double effet se distinguent par leur fiabilité et leur durabilité. Chaque vérin pivotant de notre gamme est notamment équipé de purges, pour faciliter l’entretien et améliorer la performance opérationnelle. Tous comportent par ailleurs un indexage de tige, pour une précision accrue dans leur utilisation.

    Avec une pression de fonctionnement allant de 30 à 250 bar, nos vérins hydrauliques rotatifs permettent de générer un effort de bridage compris entre 0,2 et 24 kN, répondant ainsi aux besoins des applications les plus variées.

    Robustes et faciles d’entretien, nos vérins pivotants hydrauliques double effet constituent une solution idéale pour optimiser vos processus industriels tout en assurant une efficacité maximale.
