Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Embase avec taraudages d’alimentation

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• course totale = c. de rotation + c. de serrage linéaire
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• purge côté bridage : HTF21
• purge côté bridage et débridage : HTF31
• indexage de la tige sur cône 15°
• pression de service maxi : 250 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande
• racleur métallique sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Bras de serrage court BCK).
Joints toriques sur embase :

• 5,28 x 1,78 (HTF 21) 90 NBR
• 7,65 x 1,78 (HTF 31) 90 NBR

Imprimer cette fiche

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

Force à 250 bar	Piston ød	Course de rotation	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)

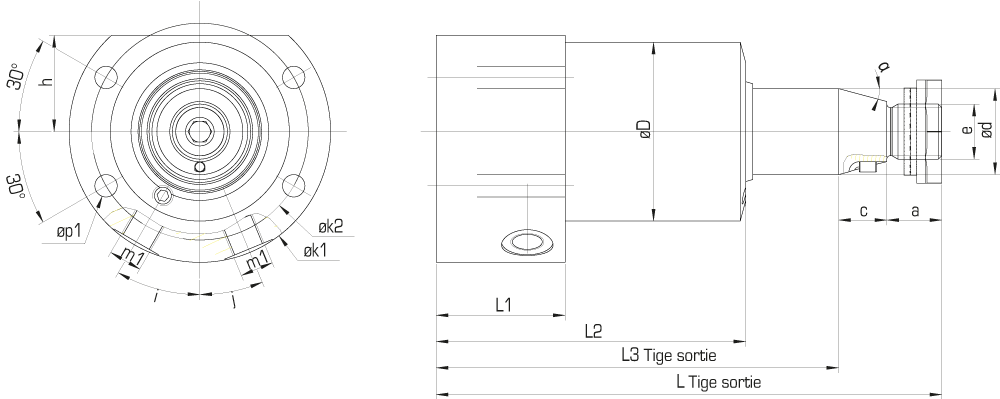

Force à 250 bar	Piston ød	Course de rotation	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	a	c	øD	f 6 pans	h	i	j	øk1 øk2	L	L1	L2	L3	m1	øp1
kN	mm	mm	mm	l/mn	cm³					mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm
8	25	12	24	0,9	11,06	droite	HTF 21 DX	191 236/050	M16x1,5	16	14	52	6	28	30	22,5	76	147	37,5	90	117	G1/8″	6,5
8	25	12	24	0,9	22,61	gauche	HTF 21 GX	191 236/150	M16x1,5	16	14	52	6	28	30	22,5	63	147	37,5	90	117	G1/8″	6,5
8	25	25	37	0,9	26,95	droite	HTF 21 DX C25	191 221/050	M16x1,5	16	14	52	6	28	30	22,5	76	176	37,5	106	146	G1/8″	6,5
8	25	25	37	0,9	55,94	gauche	HTF 21 GX C25	191 221/150	M16x1,5	16	14	52	6	28	30	22,5	63	176	37,5	106	146	G1/8″	6,5
16	36	15	29	2	26,95	droite	HTF 31 DX	192 211/050	M24x1,5	18	20	72	10	38	22,5	22,5	110	176,5	42	106,5	138,5	G1/4″	10,5
16	36	15	29	2	55,94	gauche	HTF 31 GX	192 211/150	M24x1,5	18	20	72	10	38	22,5	22,5	90	176,5	42	106,5	138,5	G1/4″	10,5

Voir les produits similaires

Vérin pivotant double effet – 250 bar Fixation par embase à taraudages HFT5

Double effet - avec course de rotation
Force à 250 bar : 1.9 kN

Vérin pivotant universel double effet – 500 bar. Alimenté par taraudages ou lamages sous tête ULT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT5

Double effet - avec course de rotation
Force à 250 bar : 1.9 kN

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HFL5

Double effet - avec course de rotation
Force maxi à 250 bar : 1.9 kN

Retour produits de Vérin pivotant avec course de rotation Retour en haut de page

En savoir plus sur notre gamme de vérins rotatifs hydrauliques

Spécialiste de la conception et de la fabrication de vérins hydrauliques, Quiri propose une gamme complète de vérins pivotants avec course de rotation, offrant une solution économique pour les applications nécessitant un mouvement rotatif de bridage. Dotés d’une rampe hélicoïdale, ces vérins sont particulièrement adaptés lorsque l’espace disponible pour les loger est réduit.

Conçus en acier traité haute résistance, anti-grippage et anti-corrosion, nos vérins rotatifs hydrauliques double effet se distinguent par leur fiabilité et leur durabilité. Chaque vérin pivotant de notre gamme est notamment équipé de purges, pour faciliter l’entretien et améliorer la performance opérationnelle. Tous comportent par ailleurs un indexage de tige, pour une précision accrue dans leur utilisation.

Avec une pression de fonctionnement allant de 30 à 250 bar, nos vérins hydrauliques rotatifs permettent de générer un effort de bridage compris entre 0,2 et 24 kN, répondant ainsi aux besoins des applications les plus variées.

Robustes et faciles d’entretien, nos vérins pivotants hydrauliques double effet constituent une solution idéale pour optimiser vos processus industriels tout en assurant une efficacité maximale.
