Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Alimentation par taraudages sur tête

Caractéristiques

• course totale = c. rotation + c. serrage
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• purge côté bridage (HL12, HL 21, HL 31 & HL 31)
• purge côté débridage (HL 31 et HL 41)
• indexage de la tige
• pression de service maxi : 250 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande
• racleur métallique sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Ecrou pour vérin de type H12 et H21)

Joints toriques :

5,28 x 1,78 (HT 21) 90 NBR
7,65 x 1,78 (HT 31) 90 NBR

Imprimer cette fiche
Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

Force max

à

250

bar

  Tige ød Course bridage Course totale



 Débit  maxi

A

 Volume balayé

A

B

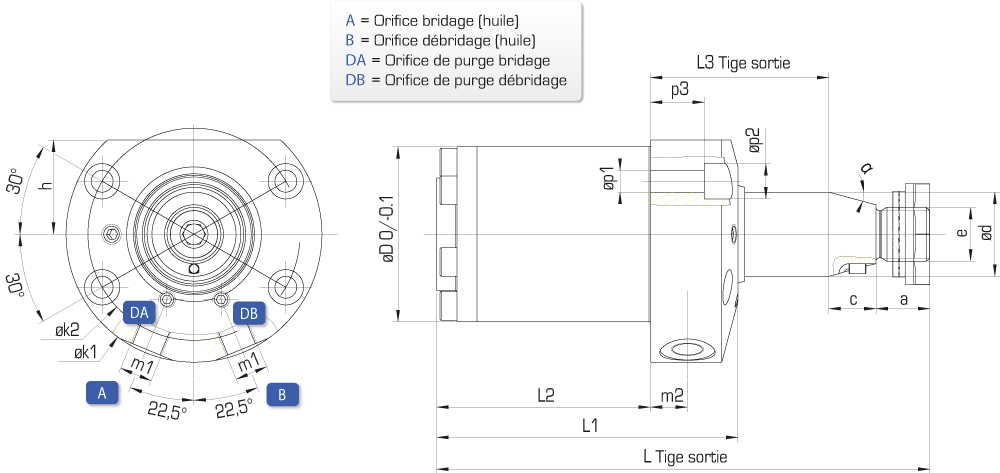

 Sens de rotation α = 15° (avec indexage)
Type Référence e1



 a





 c





 øD





 f



6 pans

 h





 øk1

øk2



 L





 L1





 L2





 L3





 m





 øp1





 øp2





 p3




kN mm mm mm l/mn cm3 mm mm mm mm mm mm mm mm mm mm mm mm mm
8 25 12 24 0,9 11,6 droite HT 21 DX 191 224/050 M16x1,5 16 14 52 6 28 76 146,5 89,5 63,5 53 G1/8″ 6,5 10,5 16
22,61 gauche HT 21 GX 191 224/150 63
8 25 25 37 0,9 17,42 droite HT 21 DX C25 192 225/050 M16x1,5 16 14 52 6 28 76 175,5 105,5 79,5 66 G1/8″ 6,5 10,5 16
35,59 gauche HT 21 GX C25 192 225/150 63
16 36 15 29 2 26,95 droite HT 31 DX 191 400/050 M24x1,5 18 20 72 10 38 110 176 106 78 60 G1/4″ 10,5 17 11
55,94 gauche HT 31 GX 191 400/150 90
16 36 25 39 2 36,85 droite HT 31 DX C25 192 217/050 M24x1,5 18 20 72 10 38 110 201 121 93 70 G1/4″ 10,5 17 11
76,55 gauche HT 31 GX C25 192 217/150 90
16 36 50 64 2 60,47 droite HT 31 DX C50 192 196/050 M24x1,5 18 20 72 10 38 110 251 146 97 116 G1/4″ 10,5 17 11
125,6 gauche HT 31 GX C50 192 196/150 90
