Bras de serrage long – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BL
Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°°
Disponibles en standard en trois versions :
• avec chanfreins
• avec chanfreins et indexage
• sans chanfreins avec indexage.
• orientables sur 360°
• traités anti-corrosion
• pression maximum d’utilisation : 125 bar
Bras spéciaux réalisés sur demande.
La force de bridage et le débit maxi diminuent à mesure que la longueur du bras augmente (voir tableaux sur le guide et les abaques de la gamme H).
Veiller à retenir la tige lors du serrage de la vis.
Voir figure 1 sur le guide

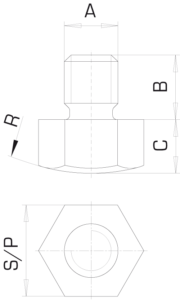

| Type | Référence | |||||
| A
|
B
|
C
|
R
|
S/P
|
||
| mm | mm | mm | mm | |||
| VB 15.8 | 811 261/000 | M8 | 10 | 10 | 20 | 13 |
| VB 40.12 | 811 202/000 | M12 | 12 | 10 | 45 | 19 |
| VB 65.16 | 811 203/000 | M16 | 20 | 10 | 60 | 24 |
| VB 100.20 | 811 204/000 | M20 | 25 | 10 | 60 | 30 |
| Taraudage | Chanfrein | Indexage | Type | Référence | ||||||||||||||||||||
| a
|
b
|
c
|
ød
|
e
|
f
|
g
|
h
|
k
|
l
|
øn
|
øo
|
p
|
ør
|
s
|
t
|
u
|
øv
|
w
|
||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | ° | mm | mm | ||||||||
| AVEC | AVEC | SANS | BL 11 | 811 156/000 | 68 | 30 | 45 | 17,46 | 21 | 53 | M8 | 17 | 1 | 3 | 23 | 12,2 | 13,5 | 26 | 7,5 | 7,5 | – | – | – | 3D |
| AVEC | AVEC | AVEC | BL 11 X | 811 156/050 | 68 | 30 | 45 | 17,46 | 21 | 53 | M8 | 17 | 1 | 3 | 23 | 12,5 | 13,5 | 26 | 7,5 | 7,5 | 6,3 | 7,8 | r1,5 | 3D |
| SANS | SANS | AVEC | BL 11 X N | 811 156/150 | 68 | 30 | – | 17,46 | – | 53 | – | 17 | 1 | 3 | 23 | 12,5 | – | 26 | – | – | 6,3 | 7,8 | r1,5 | 3D |
| AVEC | AVEC | SANS | BL 12 | 811 311/000 | 91 | 34 | 64 | 19,46 | 22 | 74 | M8 | 19 | 1 | 5 | 25 | 14,2 | 17,5 | 28 | 12,5 | 6 | – | – | – | |
| AVEC | AVEC | AVEC | BL 12 X | 811 311/050 | 91 | 34 | 64 | 19,46 | 22 | 74 | M8 | 19 | 1 | 5 | 25 | 14,2 | 17,5 | 28 | 12,5 | 6 | 7,3 | 8,8 | r1,5 | |
| SANS | SANS | AVEC | BL 12 X N | 811 311/150 | 91 | 34 | – | 19,46 | – | 74 | – | 19 | 1 | 5 | 25 | 14,2 | – | 28 | – | – | 7,3 | 8,8 | r1,5 | |
| AVEC | AVEC | SANS | BL 21 | 811 157/000 | 110 | 40 | 75 | 24,46 | 24 | 90 | M12 | 23 | 1 | 4 | 31 | 16,2 | 17 | 34 | 10 | 10 | – | – | – | 3D |
| AVEC | AVEC | AVEC | BL 21 X | 811 157/050 | 110 | 40 | 75 | 24,46 | 24 | 90 | M12 | 23 | 1 | 4 | 31 | 16,2 | 17 | 34 | 10 | 10 | 10,4 | 10,25 | r1,5 | 3D |
| SANS | SANS | AVEC | BL 21 X N | 811 157/150 | 110 | 40 | – | 24,46 | – | 90 | – | 23 | 1 | 4 | 31 | 16,2 | – | 34 | – | – | 10,4 | 10,25 | r1,5 | 3D |
| AVEC | AVEC | SANS | BL 31 | 811 165/000 | 134 | 55 | 90 | 35,46 | 40 | 106,5 | M16 | 30 | 1 | 5 | 41 | 24,5 | 22 | 45 | 7 | 10 | – | – | – | 3D |
| AVEC | AVEC | AVEC | BL 31 X | 811 165/050 | 134 | 55 | 90 | 35,46 | 40 | 106,5 | M16 | 30 | 1 | 5 | 41 | 24,5 | 22 | 45 | 7 | 10 | 17 | 14,5 | r2 | 3D |
| SANS | SANS | AVEC | BL 31 X N | 811 165/150 | 134 | 55 | – | 35,46 | – | 106,5 | – | 30 | 1 | 5 | 41 | 24,5 | – | 45 | – | – | 17 | 14,5 | r2 | 3D |
| AVEC | AVEC | SANS | BL 41 | 811 158/000 | 155 | 70 | 100 | 40,93 | 50 | 120 | M20 | 33 | 2 | 6 | 51 | 30,5 | 27 | 52 | 8,5 | 8,5 | – | – | – | 3D |
| AVEC | AVEC | AVEC | BL 41 X | 811 158/050 | 155 | 70 | 100 | 40,93 | 50 | 120 | M20 | 33 | 2 | 6 | 51 | 30,5 | 27 | 52 | 8,5 | 8,5 | 18 | 17,5 | r2 | 3D |
| SANS | SANS | AVEC | BL 41 X N | 811 158/150 | 155 | 70 | – | 40,93 | – | 120 | – | 33 | 2 | 6 | 51 | 30,5 | – | 52 | – | – | 18 | 17,5 | r2 | 3D |
