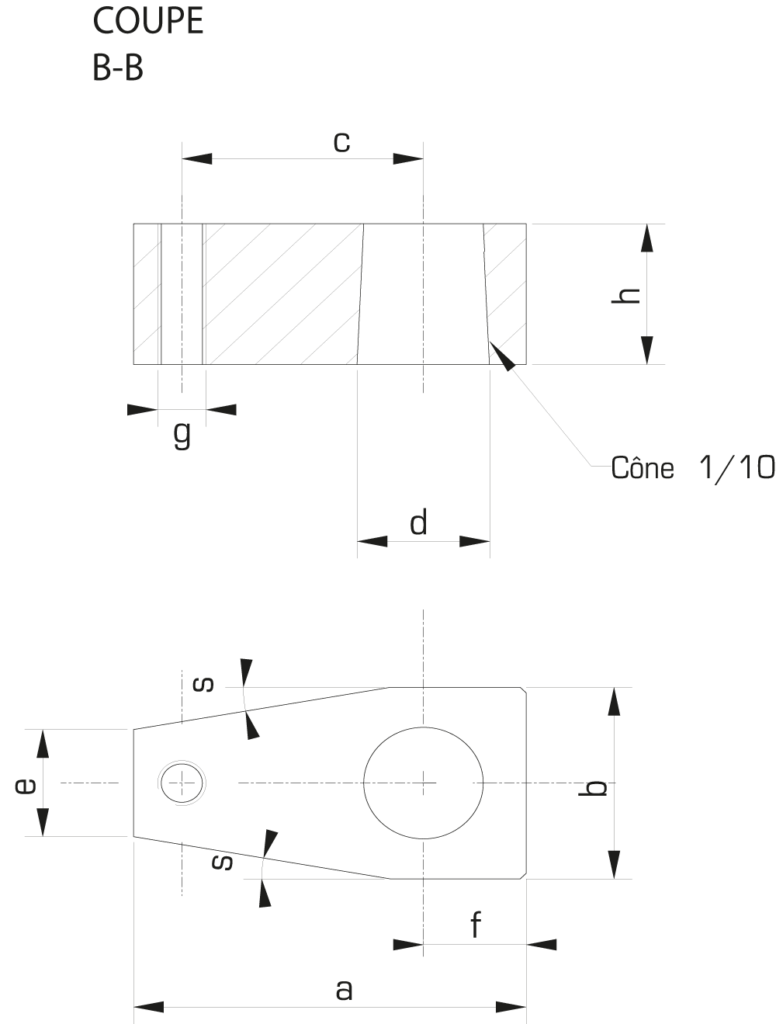

Bras de serrage long : B7
Pour vérin pivotant type : HL7
Extrémité de tige cône 1:10
• avec taraudage et chanfrein cote e
• réglable sur 360°
• surface brunie
• pression maxi 125 bar
Bras spéciaux sur demande.
La force maximale (donc la pression maximale) diminue proportionnellement avec l’extension du bras de serrage. Le débit maximal diminue également avec l’inertie du bras de serrage. Pour les bras standard, veuillez noter les valeurs figurant dans le tableau. (voir HL7).
Veuillez impérativement retenir la tige lors du serrage : voir figure 1 sur le guide
| Taraudage | Chanfrein | Type | Référence | ||||||||||||
| a
|
b
|
c
|
ød
0 / – 0,05
|
e
|
f
|
g
|
h
|
s
|
v
0 / – 0,05
|
w
0 / – 0,02
|
u
|
||||
| mm | mm | mm | mm | mm | mm | mm | mm | ° | mm | mm | mm | ||||
| AVEC | AVEC | B7 02 | 811 326/000 | 48 | 22 | 30 | 14 | 12 | 11 | M6 | 16 | 10 | 6,6 | 1,5 | 11,5 |
| AVEC | AVEC | B7 04 | 811 327/000 | 65 | 34 | 40 | 22 | 19 | 17 | M8 | 25 | 10 | 10,3 | 1,5 | 20 |
| AVEC | AVEC | B7 06 | 811 339/000 | 80 | 38 | 50 | 25 | 19 | 20 | M8 | 25 | 10 | 11,8 | 1,5 | 20 |
| AVEC | AVEC | B7 10 | 811 328/000 | 96 | 52 | 60 | 30 | 31 | 25 | M12 | 27 | 10 | 15 | 3 | 18 |
| AVEC | AVEC | B7 16 | 811 329/000 | 114 | 60 | 70 | 36 | 36 | 30 | M16 | 35 | 10 | 18,1 | 3 | 28 |
