Vérin fileté double effet FD

Double effet
Force maxi à 350 bar : 11 à 109 kN

Caractéristiques

• extrémité de tige bombée ou taraudée

Conception

• corps en acier traité anti-corrosion
• piston en acier traité

Imprimer cette fiche
Vérin fileté double effet FD : Vérin linéaire - Quiri - 2

Référence des pochettes de joint nitrile pour FD : 14* ***/900
Exemple pour vérin FD 40 référence: 141 108/900

Force

à

350

bar

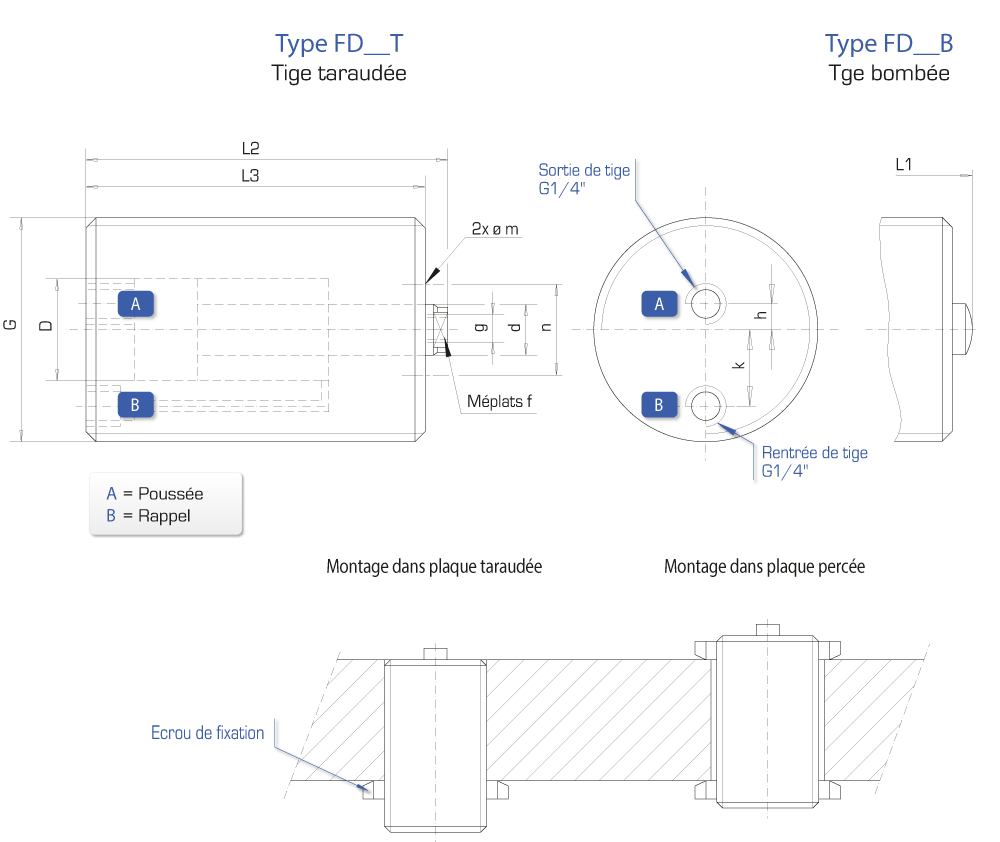

 Course Section poussée Piston

øD

 Tige

ød

 Type Référence
L1





 L2





 L3





 f





 G





 g





 h





 k





 øm





 n




kN mm cm2 mm mm mm mm mm mm mm mm mm mm
P 11 20 P 3,14 20 10 FD 15 B 141 106/000 71,5 74,5 68 8 M45 x 1,5 M6 lg. 12 9 13 4 22 3D
T 8 T 2,35 FD 15 T 141 106/100
P 17,1 25 P 4,9 25 14 FD 25 B 141 107/000 78,5 81,5 75 11 M52 x 1,5 M8 lg. 12 6 16 4 28 3D
T 12 T 2,37 FD 25 T 141 107/100
P 28 25 P 8,04 32 16 FD 40 B 141 108/000 84,5 87,5 80 13 M60 x 1,5 M10 lg.15 3 20 5 32 3D
T 21,7 T 6,03 FD 40 T 141 108/100
P 44 40 P 12,56 40 20 FD 65 B 141 109/000 105 108 100 17 M70 x 1,5 M12 lg. 20 0 25,5 6 40 3D
T 33,6 T 9,42 FD 65 T 141 109/100
P 68,7 40 P 19,63 50 25 FD 100 B 142 202/000 110,5 113,5 103 19 M85 x 2 M16 lg. 22 0 23,5 8 48 3D
T 52,9 T 14,72 FD 100 T 142 202/100
P 109 50 P 31,17 63 32 FD 160 B 142 203/000 125,5 129,5 117 24 M105 x 2 M20 lg. 30 0 41 10 62 3D
T 83,3 T 23,13 FD 160 T 142 203/100

Accessoires du produit

Écrou pour vérin fileté EMF

Filetage métrique à pas fin M22x1.5 à M115x2
