Vérin cartouche simple effet – tête hexagonale CSH

Simple effet - rappel par ressort - tête hexagonale
Force maxi à 350 bar : 2,7 à 109 kN

Caractéristiques

• cartouche à visser
• alimentation directe dans le bloc
• rappel par ressort
• extrémité de tige bombée ou taraudée avec méplats
• livré avec joint torique et bague anti-extrusion

Conception

• corps en acier traité anti-corrosion
• piston en acier traité

Nota

L’utilisation des vérins simple effet est déconseillée en présence de fluide de coupe. Nous conseillons dans ce cas le type CD ou CDD

Imprimer cette fiche

Vérin cartouche simple effet – tête hexagonale CSH : Vérin linéaire - Quiri - 2

Référence des pochettes de joint nitrile pour CSH : 11* ***/900

Référence des pochettes de joint Viton™ pour CSH. V : 11* ***/960

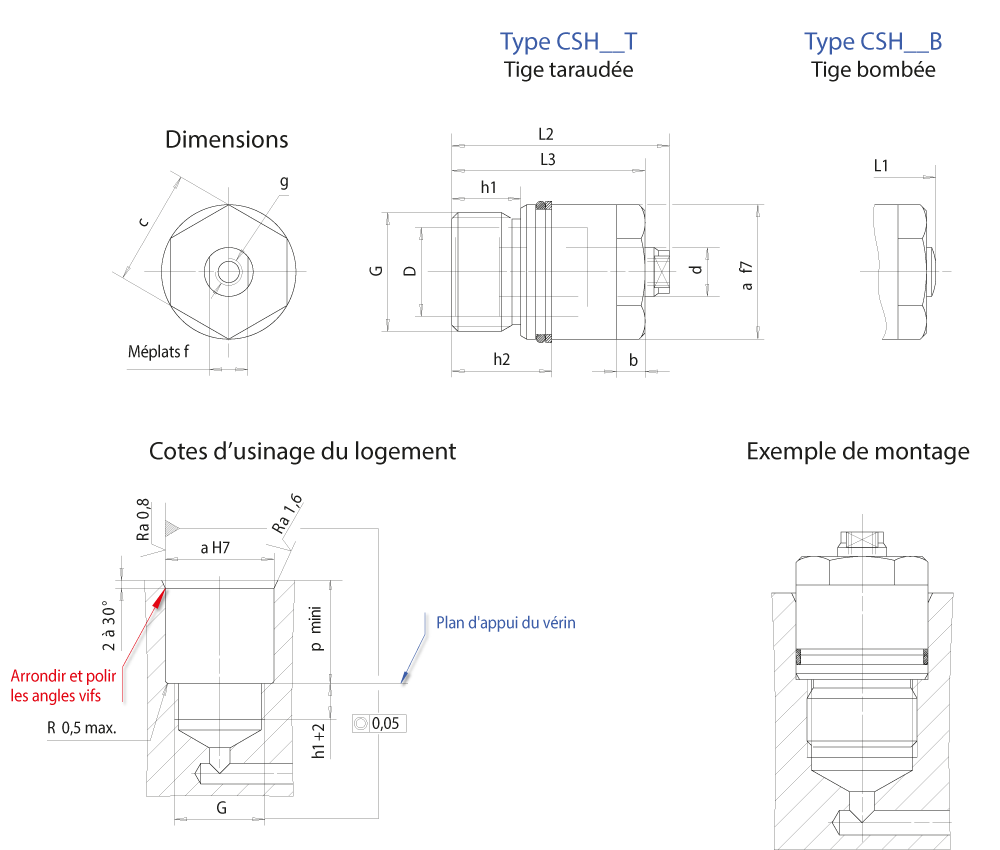

Force à 350 bar	Course	Section en poussée	Piston øD	Tige ød	Type	Référence
Force à 350 bar	Course	Section en poussée	Piston øD	Tige ød	Type	Référence	L1	L2	L3	h1	h2	øa	b	c	f	G	g	p mini
kN	mm	cm²	mm	mm			mm	mm	mm	mm	mm	mm	mm	mm	mm			mm
2,7	10	0,78	10	5	CSH 5 B	111 100/200	37	40	35	12	17	16	2	13	–	M15 x 1,5	M3 lg. 6	9	3D
2,7	10	0,78	10	5	CSH 5 T	111 100/300	37	40	35	12	17	16	2	13	–	M15 x 1,5	M3 lg. 6	9	3D
7	12	2,0	16	8	CSH 10 B	111 101/200	47	50	44	13	20	24	3	19	–	M22 x 1,5	M5 lg. 10	11	3D
7	12	2,0	16	8	CSH 10 T	111 101/300	47	50	44	13	20	24	3	19	–	M22 x 1,5	M5 lg. 10	11	3D
11	12	3,14	20	10	CSH 15 B	111 102/200	51	54	47	16	21	28	4	24	8	M26 x 1,5	M6 lg.12	11	3D
11	12	3,14	20	10	CSH 15 T	111 102/300	51	54	47	16	21	28	4	24	8	M26 x 1,5	M6 lg.12	11	3D
17,1	16	4,9	25	14	CSH 25 B	111 103/200	59	62	55	15	25	34	4	30	11	M32 x 1,5	M8 lg. 12	13	3D
17,1	16	4,9	25	14	CSH 25 T	111 103/300	59	62	55	15	25	34	4	30	11	M32 x 1,5	M8 lg. 12	13	3D
28	16	8,0	32	16	CSH 40 B	111 104/200	64	67	59	17	25	42	5	36	13	M40 x 1,5	M10 lg. 15	12	3D
28	16	8,0	32	16	CSH 40 T	111 104/300	64	67	59	17	25	42	5	36	13	M40 x 1,5	M10 lg. 15	12	3D
44	20	12,56	40	20	CSH 65 B	111 105/200	86	89	80,5	22	34	52	6	42	17	M50 x 1,5	M12 lg. 20	16	3D
44	20	12,56	40	20	CSH 65 T	111 105/300	86	89	80,5	22	34	52	6	42	17	M50 x 1,5	M12 lg. 20	16	3D
68,7	20	19,62	50	25	CSH 100 B	112 090/200	89	92	81	28	37	64	8	56	19	M62 x 1,5	M16 lg. 22	13	3D
68,7	20	19,62	50	25	CSH 100 T	112 090/300	89	92	81	28	37	64	8	56	19	M62 x 1,5	M16 lg. 22	13	3D
109	25	31,15	63	32	CSH 160 B	112 091/200	104	108	95	30	41	80	10	64	24	M78 x 1,5	M20 lg. 30	15	3D
109	25	31,15	63	32	CSH 160 T	112 091/300	104	108	95	30	41	80	10	64	24	M78 x 1,5	M20 lg. 30	15	3D
