Vérin linéaire

Simple ou double effet, un vérin linéaire est principalement utilisé pour plaquer une pièce à usiner contre ses appuis isostatiques avant la mise en œuvre du bridage. Cette gamme peut également réaliser des mouvements interne dans les moules d’injection plastique.

Il existe une large variété de solutions de montage :

  • Cartouche à visser
  • Corps à visser
  • Fixation par vis ou par écrou

Avec une pression de service de 350 bar les efforts vont de 3 à 130 kN.

Les courses standards sont comprises entre 10 et 100 mm.

Imprimer ce catalogue

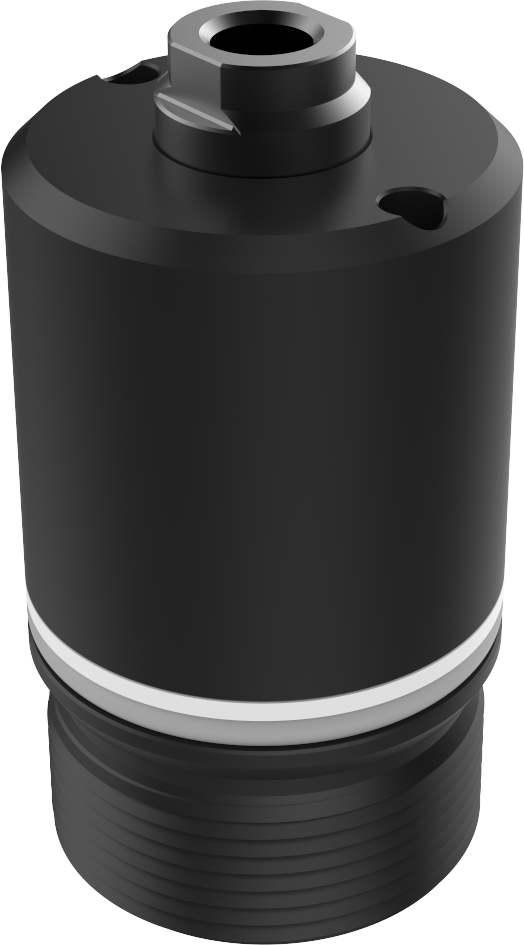

Vérin cartouche simple effet – rappel par ressort CS

Simple effet - rappel par ressort
Force maxi à 350 bar : 2,7 à 109 kN

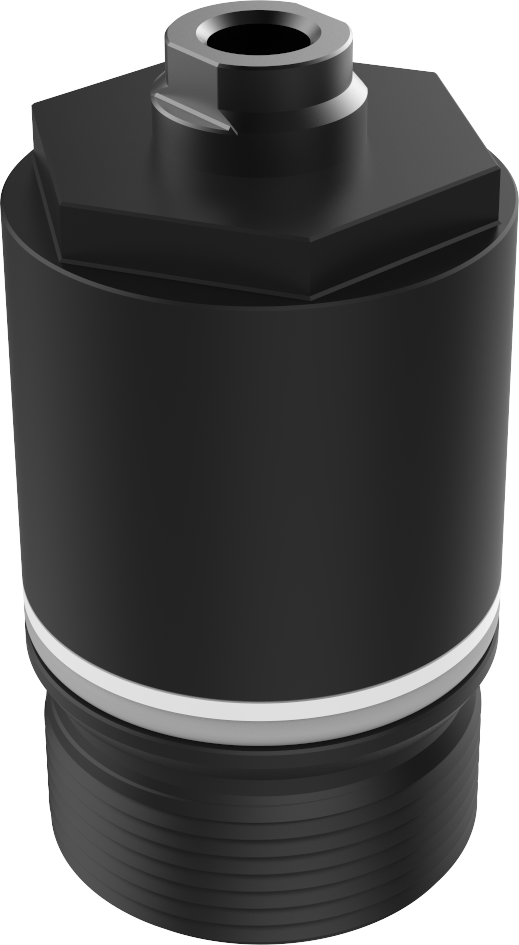

Vérin cartouche simple effet – tête hexagonale CSH

Simple effet - rappel par ressort - tête hexagonale
Force maxi à 350 bar : 2,7 à 109 kN

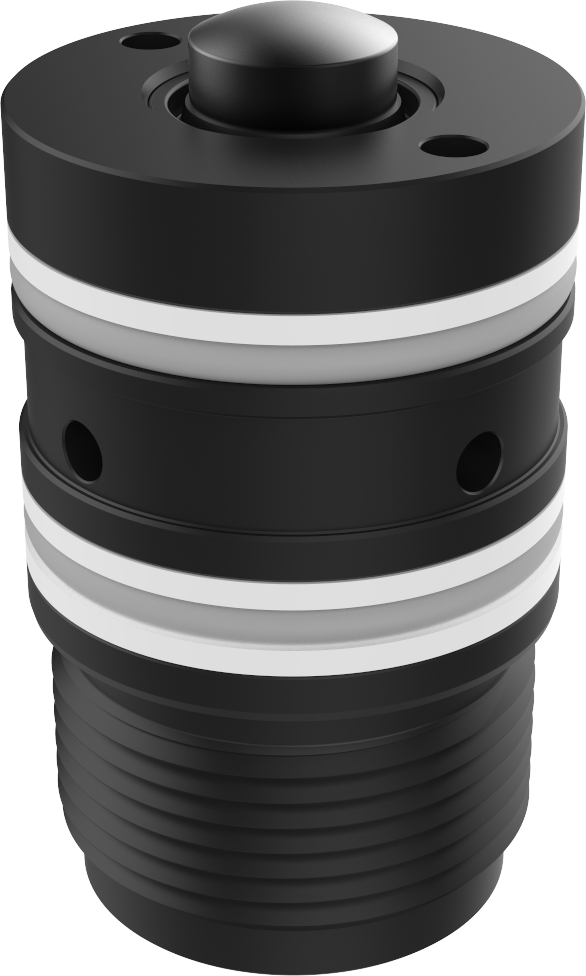

Vérin cartouche double effet CD

Double effet - A visser
Force maxi à 350 bar : 10,8 à 109 kN

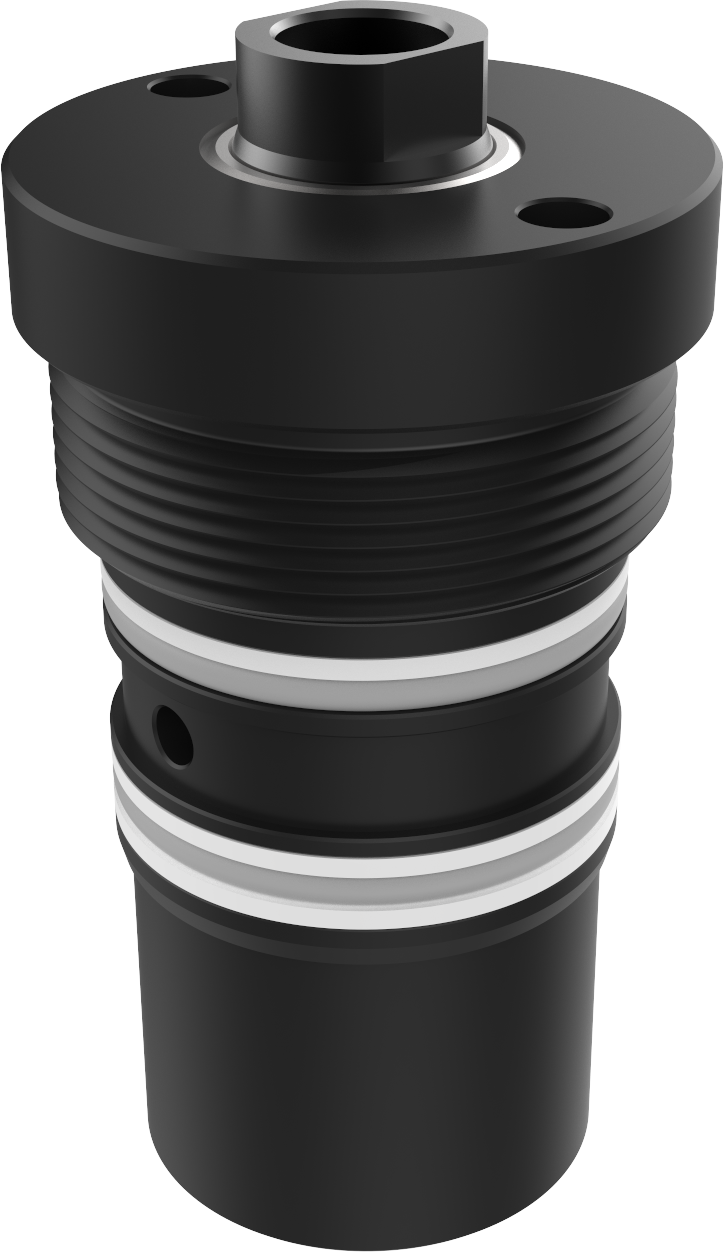

Vérin cartouche double effet – à visser CDD

Double effet - A visser
Force maxi à 350 bar : 7 à 28 kN

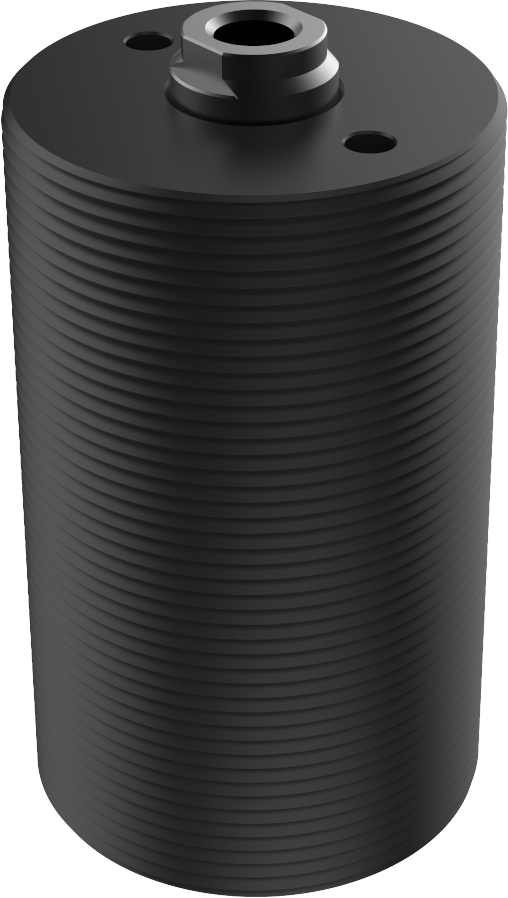

Vérin fileté simple effet FS

Simple effet - rappel par ressort
Force maxi à 350 bar : 2,7 à 109 kN

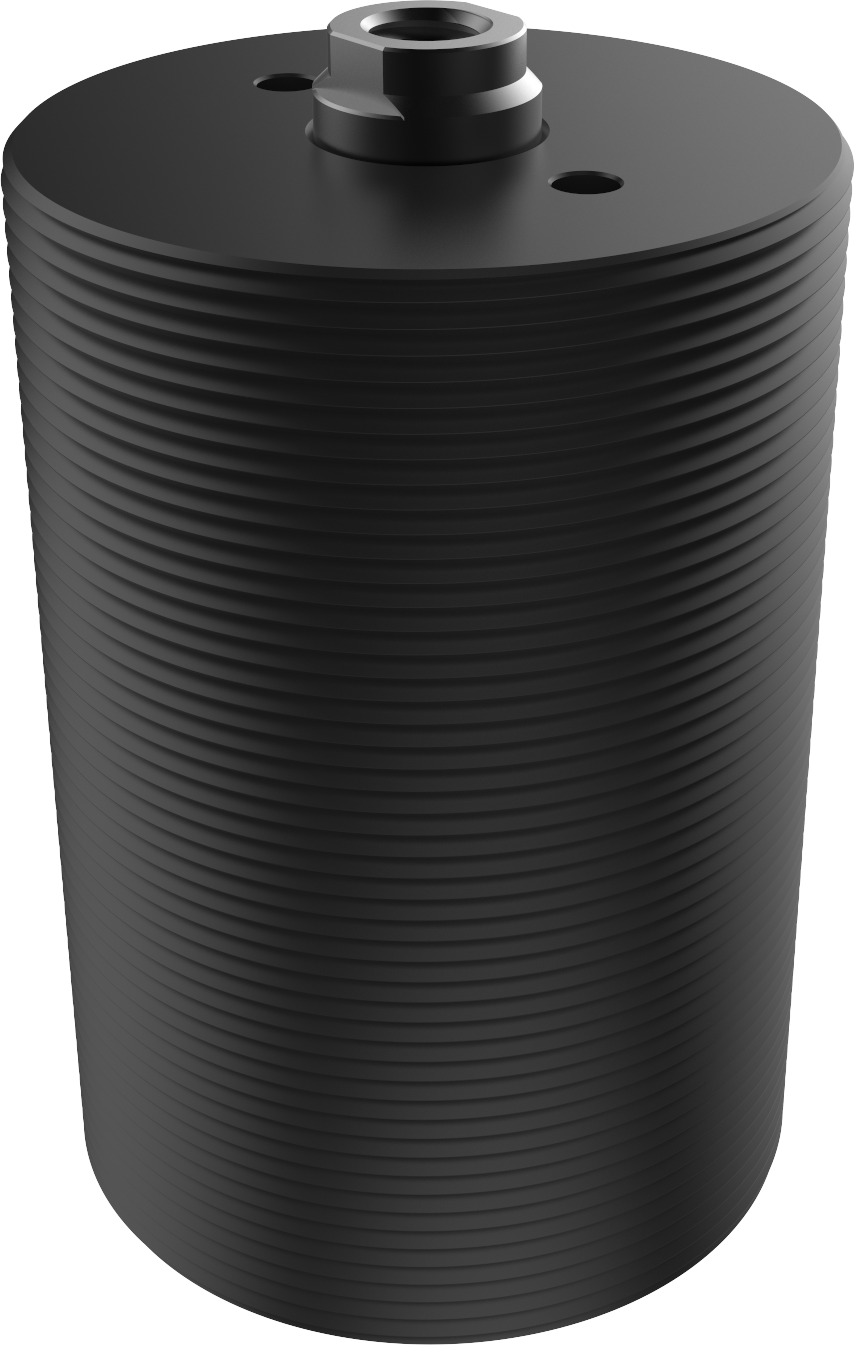

Vérin fileté double effet FD

Double effet
Force maxi à 350 bar : 11 à 109 kN

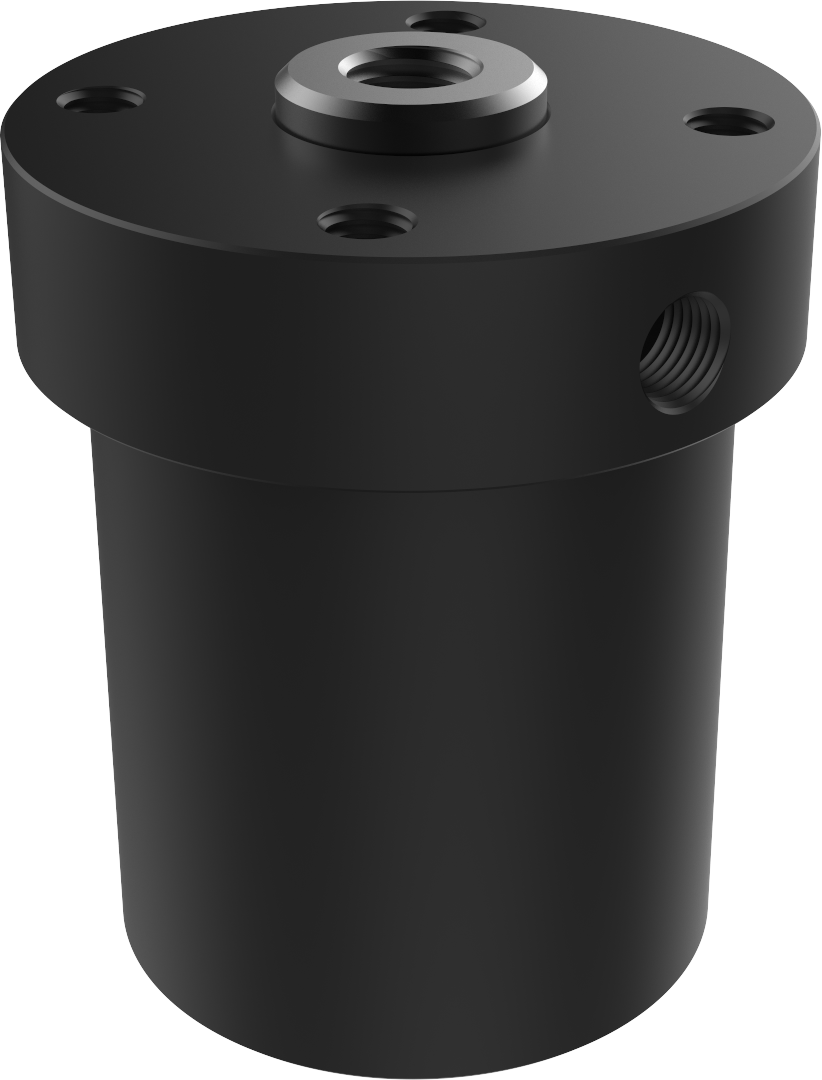

Vérin à ressorts RS

Pousseur ou tireur
Force maxi: 26 à 130 kN

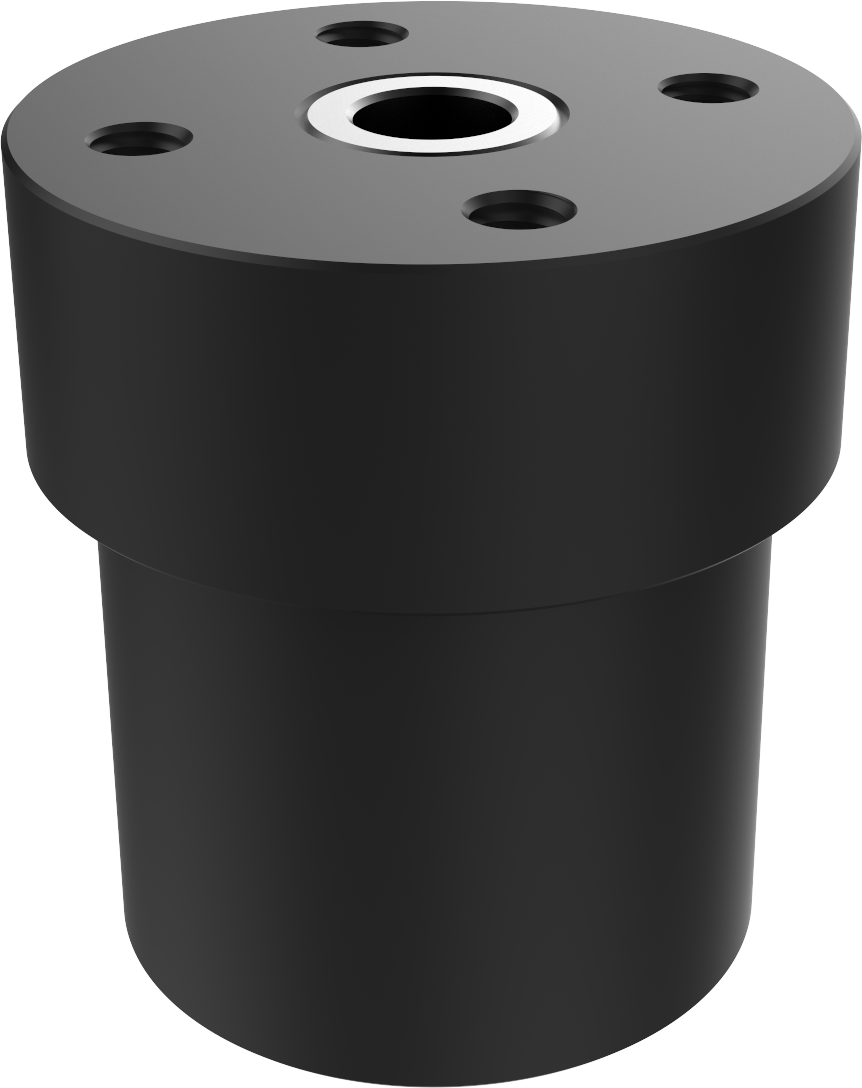

Vérin à piston creux simple effet PCS

Simple effet - Rappel par ressort
Force à 350 bar : 13 à 131 kN

Vérin à piston creux double effet PCD

Double effet
Force à 350 bar : 13 à 131 kN

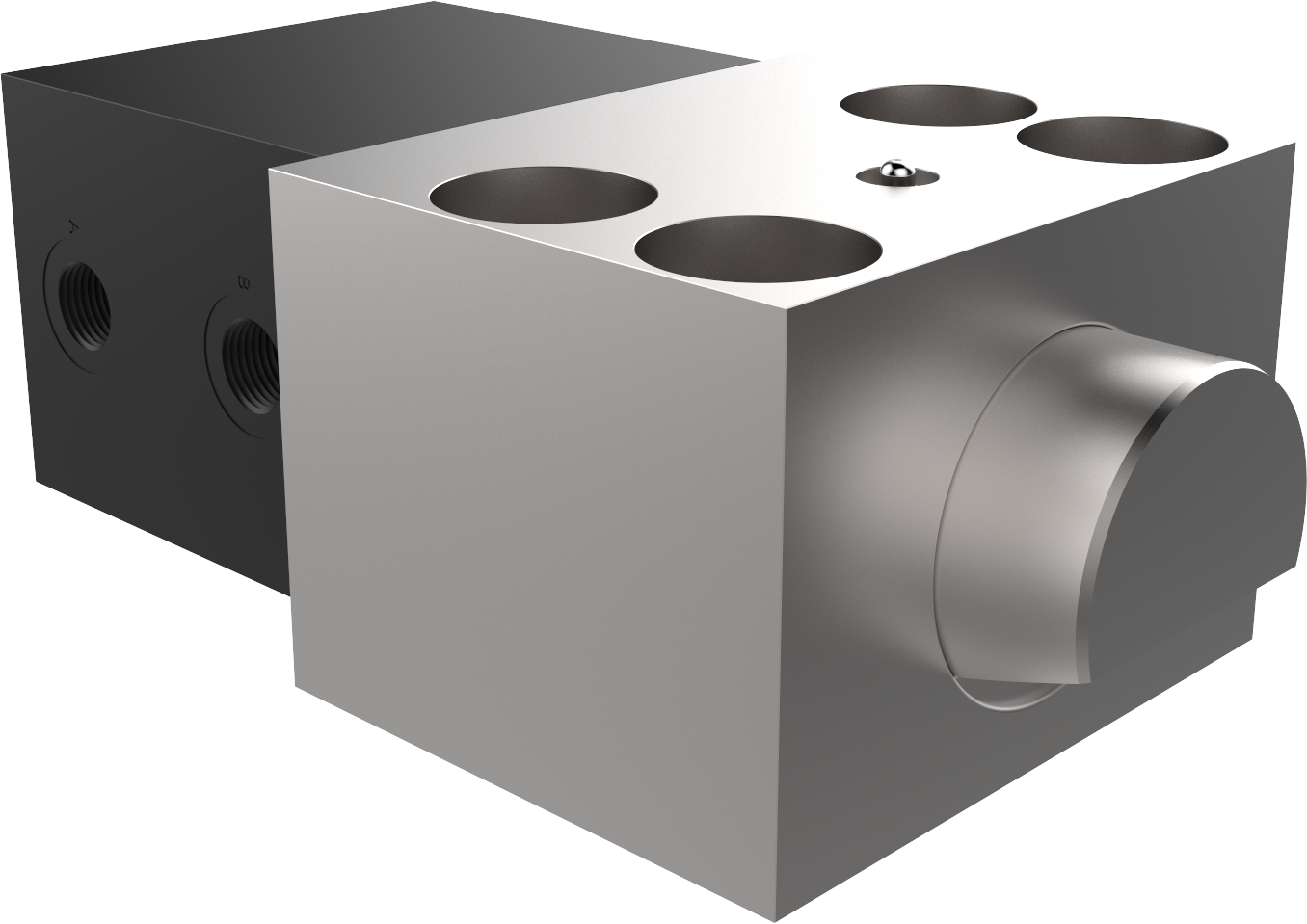

Elément de serrage à coin KSM

Double effet sans contrôle de position
Force de bridage de 25kN à 630 kN

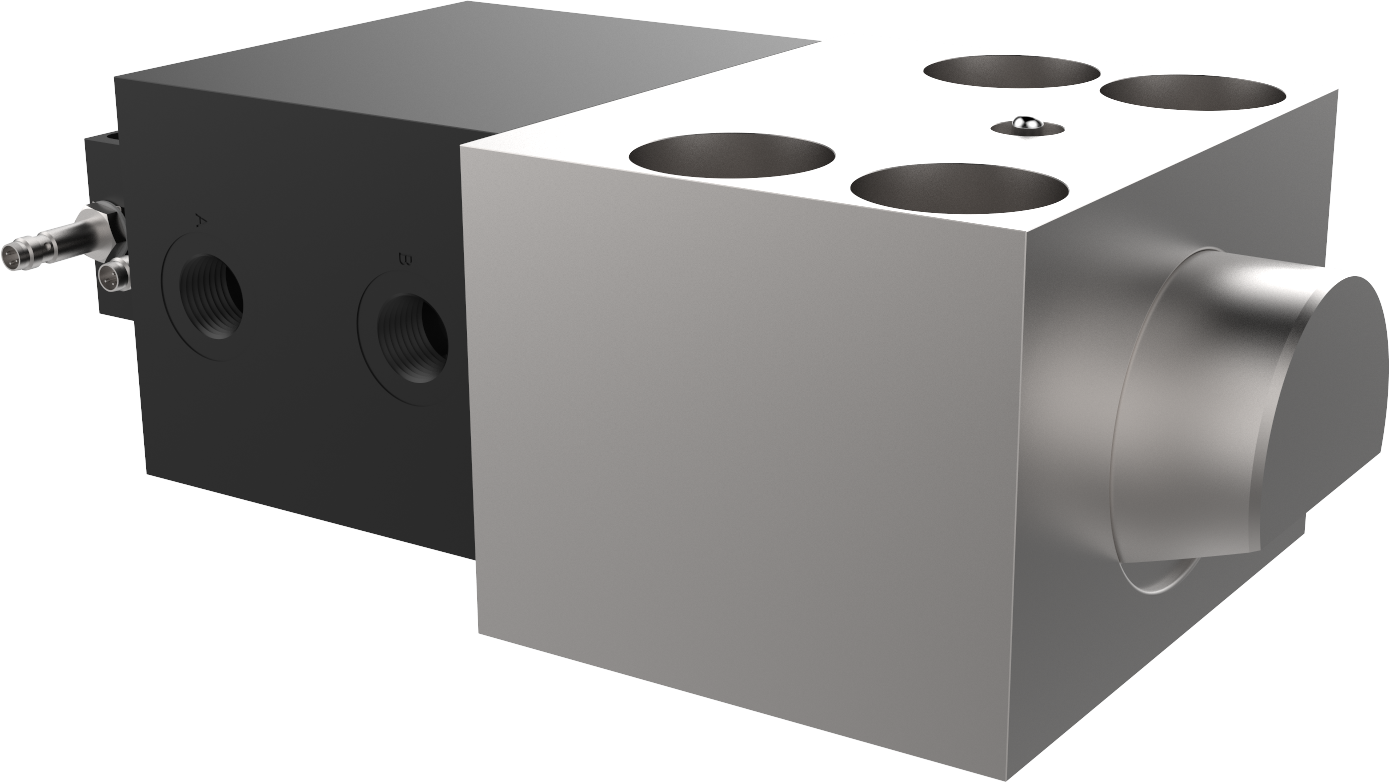

Elément de serrage à coin KSM-P

Double effet avec contrôle de position
Force de bridage de 25kN à 630 kN

Tête de serrage enfichable CSM

Simple effet - pour rainure en T
Force de serrage à 400 bar 19 kN à 78kN

Accessoires

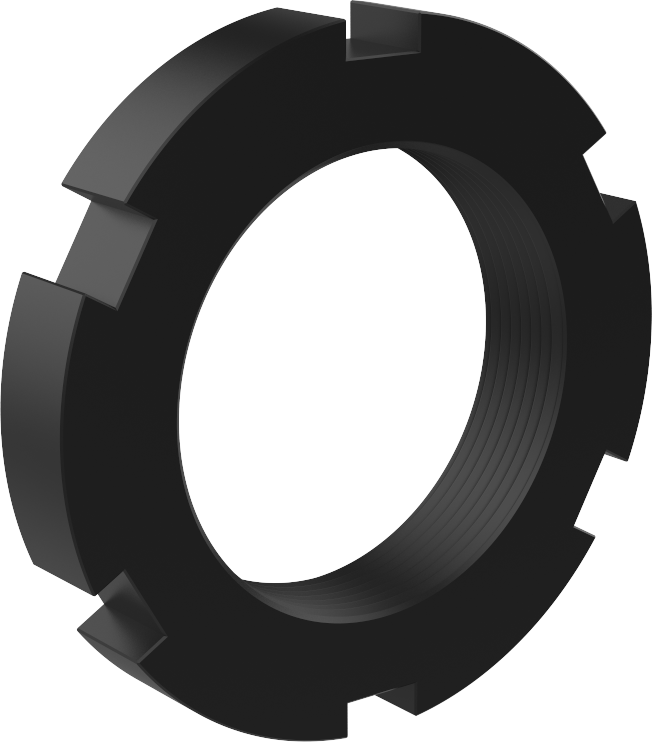

Écrou pour vérin fileté EMF

Filetage métrique à pas fin M22x1.5 à M115x2

Station d’accueil PS-CSM

Pour tête de serrage enfichable
Imprimer le catalogue
