Force de blocage à 500 bar : 16 à 102 kN
Sortie hydraulique
Force de contact par ressort
Simple effet rappel par ressort
Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.
• fixation par bride supérieure
• alimentation ar taraudages ou lamages sous tête
• ressort de rappel en acier inoxydable
• livré avec joints toriques et bagues anti-extrusion.
Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Des modèles spéciaux peuvent être réalisés sur demande.
IMPORTANT
Le point de purge doit être situé au point haut du montage.
Pour assurer le rappel par ressort, la contre pression ne doit pas dépasser 2 bars
Débit maxi : 1,5 l/mn
Force de blocage
à |
Affaissement élastique à 500 bar |

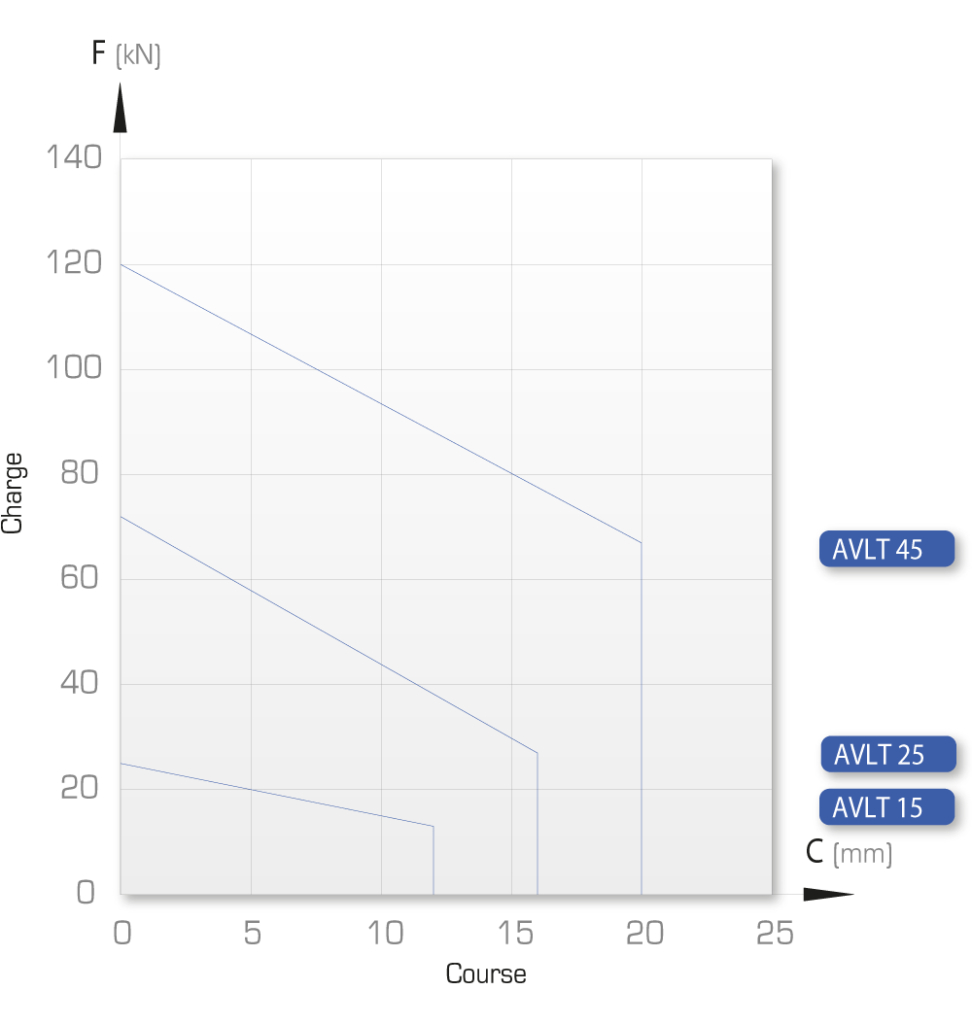

Force de contact
Min – Max |
Tige ød | Course | Volume déplacé |
Débit maxi |
Température | Masse | a | b | c | D | e1 | e2 | e3 | f | f2 | g | h | j1 | j2 | k1 | k2 | k3 | l | SW1 | SW2 | Type | Référence | ||
500 bar | 300 bar | 150 bar | |||||||||||||||||||||||||||||
kN | kN | kN | µm / kN | N | mm | mm | cm3 | cm3/s | °C | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
16 | 10 | 2,8 | 4 | 13 – 25 | 20 | 12 | 1 | 25 | 0 bis 70 | 1,6 | 48 | 38 | 32 | 44,8 | 30 | 20 | 37 | 6,6 | M6 | 23 | 28 | 32 | 26,5 | 70 | 50 | 26,5 | 60 | 17 | 19 | AVLT15 – C12 | 751 179/500 |
42 | 22 | 10 | 3 | 35 – 60 | 32 | 16 | 3,2 | 35 | 0 bis 70 | 3,3 | 54 | 46 | 40 | 59,8 | 38 | 27 | 48 | 8,5 | M8 | 28 | 41 | 46 | 31 | 85 | 63 | 34,5 | 76 | 27 | 22 | AVLT25 – C16 | 751 180/500 |
102 | 70 | 22 | 2 | 67 – 120 | 50 | 20 | 9,8 | 100 | 0 bis 70 | 9,9 | 58 | 48 | 40 | 89,8 | 55 | 42 | 72 | 14 | M12 | 26 | 70 | 75 | 45 | 125 | 95 | 55 | 124 | 41 | 30 | AVLT45 – C20 | 752 028/500 |
