Butée anti-vibratoire – A visser M36 M48 et M60 – 500 bar – avec évent AVHE **

Simple effet - fileté - avec évent
Force de blocage à 500 bar : 15 à 42 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• corps fileté en acier traité anti-corrosion
• piston en acier traité
• conception très compacte
• course : 10 mm et 16 mm
• sortie et blocage hydraulique

Option

Modèles spéciaux réalisés sur demande.

Nota

IMPORTANT pour AVHE
Pour permettre la rentrée de tige par ressort, la contre-pression ne doit pas dépasser 2 bar.

Imprimer cette fiche

Butée anti-vibratoire – A visser M36 M48 et M60 – 500 bar – avec évent AVHE ** : Butées anti-vibratoires - Quiri - 2

Bloc de raccordement

Butée anti-vibratoire – A visser M36 M48 et M60 – 500 bar – avec évent AVHE ** : Butées anti-vibratoires - Quiri - 3

Cotes d’usinage du logement

Butée anti-vibratoire – A visser M36 M48 et M60 – 500 bar – avec évent AVHE ** : Butées anti-vibratoires - Quiri - 4

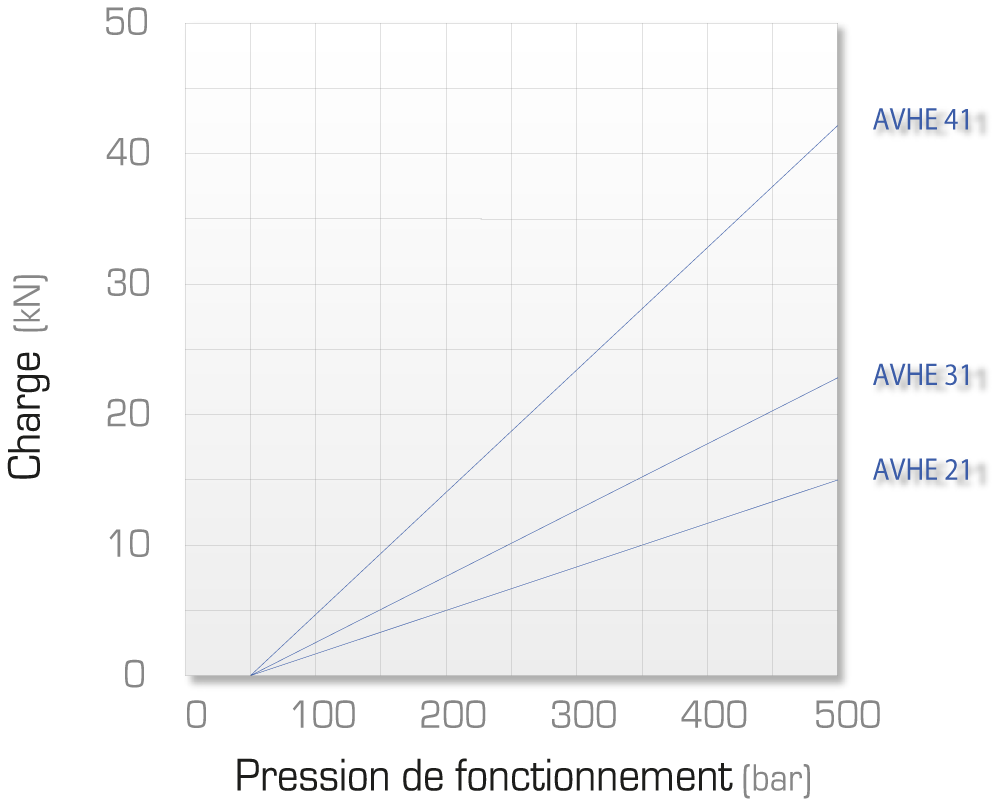

Diagramme force de blocage

Butée anti-vibratoire – A visser M36 M48 et M60 – 500 bar – avec évent AVHE ** : Butées anti-vibratoires - Quiri - 5

Force de blocage		Affaissemment élastique à 500 bar	Force de contact Min – Max	Diamètre de tige ød	Course	Volume balayé	Débit max	Pression mini recommandée	Contre-pression maxi	Température	Couple de serrage	Masse	a	a1	b	c	c1	e	f	g	h	k	SW1	SW2	SW3	Type	Référence
500 bar	160 bar	Affaissemment élastique à 500 bar	Force de contact Min – Max	Diamètre de tige ød	Course	Volume balayé	Débit max	Pression mini recommandée	Contre-pression maxi	Température	Couple de serrage	Masse	a	a1	b	c	c1	e	f	g	h	k	SW1	SW2	SW3	Type	Référence
kN	kN	µm/kN	N	mm	mm	cm³	cm³/s	bar	bar	°C	Nm	kg	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm
15	3	3,5	13 – 25	20	10	0,8	25	50	2	0 à 70	100	0,5	86	106	72,5	M36x1,5	34,1	13	17,5	12	6	5	30	17	19	AVHE21 – C10	751 169/500
23,5	5,6	2,5	24 – 39	28	10	1,5	25	50	2	0 à 70	200	1	90	107	78	M48x1,5	46,1	12	21	12	4	3	41	22	22	AVHE31 – C10	751 170/500
42	11	2,5	38 – 61	36	16	5	35	50	2	0 à 70	400	2	115	132	102,5	M60x1,5	58,1	12,5	21	18	4,5	4	50	30	22	AVHE41 – C16	751 172/500

Bloc de raccordement

l	m	n	p1	p2	r1	r2	r3	r4	s1	s2	t1	t2	u1	u2	v1	v2	w1	w2	pour type	Référence
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
35	15	12	4	3	50	55	55	30,5	39	44	11,5	37	12	12	25	37	24,5	40,5	AVHE21 – C10	834 B67/000
42	17	16	4	3	60	68	60	39	49	59	12	47	12	12	30	47	31	40,5	AVHE31 – C10	834 B65/000
46	16	22	4	3	68	80	63	43	57	69	12	56	12	12	34	56	37	58	AVHE41 – C16	834 B66/000
