Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12

Double effet - à visser
Force de blocage à 500 bar : 9,5 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• corps fileté en acier traité anti-corrosion
• piston en acier traité
• conception très compacte
• course : 8 mm et 15 mm
• sortie et blocage hydraulique

Option

Modèles spéciaux réalisés sur demande.

Imprimer cette fiche

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12 : Butées anti-vibratoires - Quiri - 2

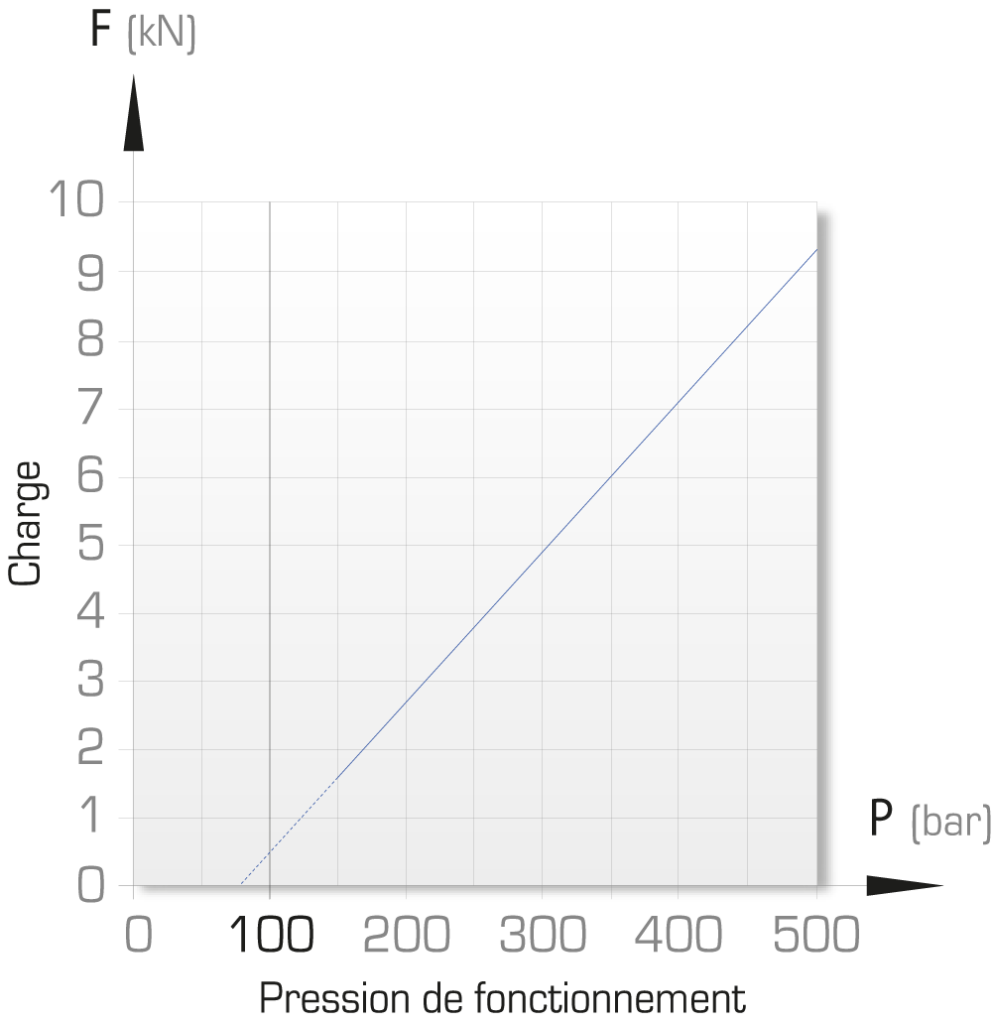

Diagramme force du blocage

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12 : Butées anti-vibratoires - Quiri - 3

Cote d’usinage du logement

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12 : Butées anti-vibratoires - Quiri - 4

Force de blocage			Affaissement élastique à 500 bar	Force de contact Min – Max	Tige ød	Course	Volume déplacé	Débit Maxi	Pression mini recommandée	Température	Couple de serrage	Masse	Type	Référence
500 bar	350 bar	160 bar	Affaissement élastique à 500 bar	Force de contact Min – Max	Tige ød	Course	Volume déplacé	Débit Maxi	Pression mini recommandée	Température	Couple de serrage	Masse	Type	Référence
kN	kN	kN	µm/kN	N	mm	mm	cm³	cm³/s	bar	°C	Nm	kg
9,5	6,5	2	4	11 – 18	16	8	6,3	25	160	0 à 70	60	0,39	AVVD12 – C08	751 109/600
9,5	6,5	2	4	8 – 18	16	15	11,9	25	160	0 à 70	60	0,44	AVVD12 – C15	751 157/600
