Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_13

Simple effet - M30 - avec racleur métallique
Force de blocage à 500 bar : 6,5 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• corps fileté en acier traité anti-corrosion
• piston en acier traité
• conception très compacte
• course : 8 mm et 15 mm
• sortie et blocage hydraulique
• racleur métallique

Option

Modèles spéciaux sur demande.

Nota

IMPORTANT pour AVVH
Pour permettre la rentrée de tige par ressort, la contre-pression ne doit pas dépasser 2 bar.

Imprimer cette fiche

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_13 : Butées anti-vibratoires - Quiri - 2

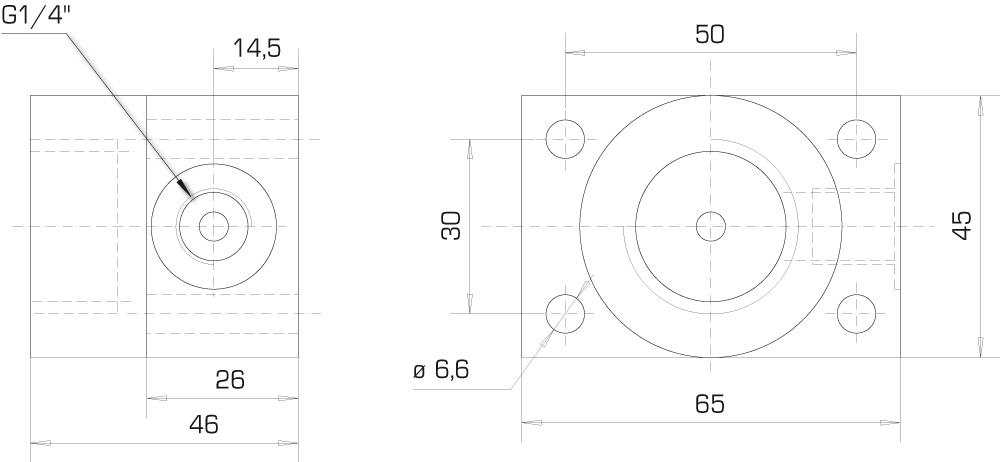

Bloc de raccordement 751 109/050

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_13 : Butées anti-vibratoires - Quiri - 3

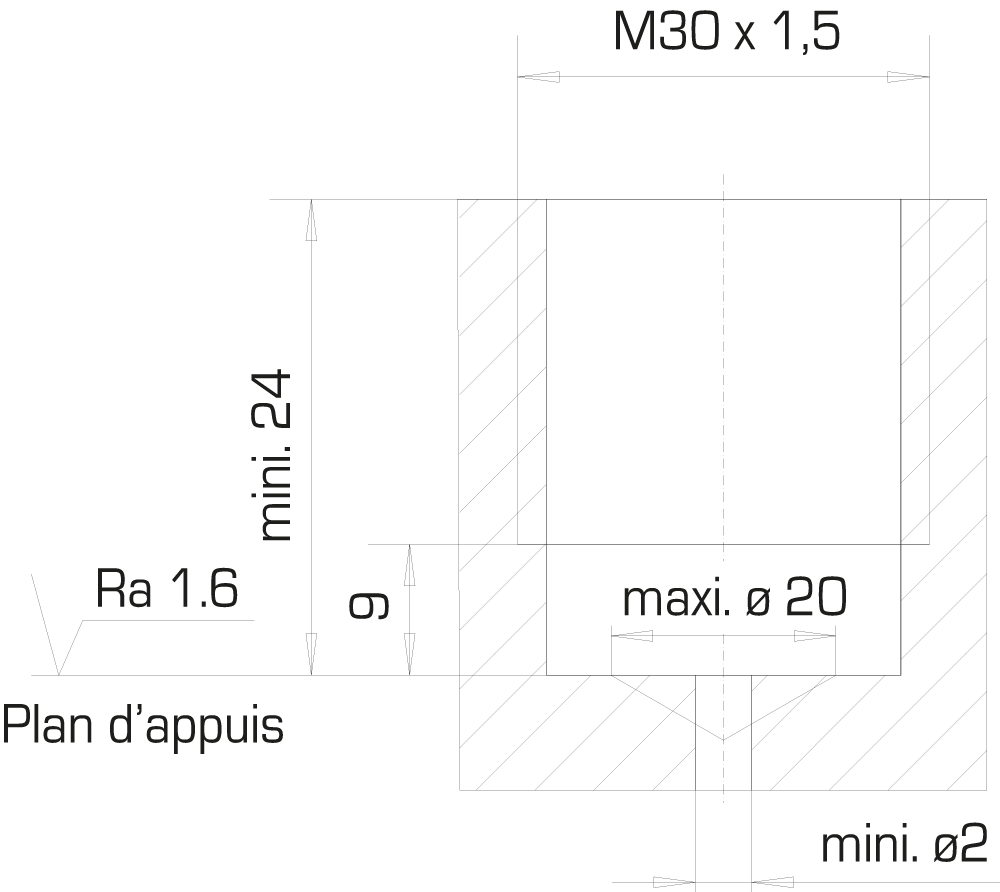

Cotes d’usinage du logement

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_13 : Butées anti-vibratoires - Quiri - 4

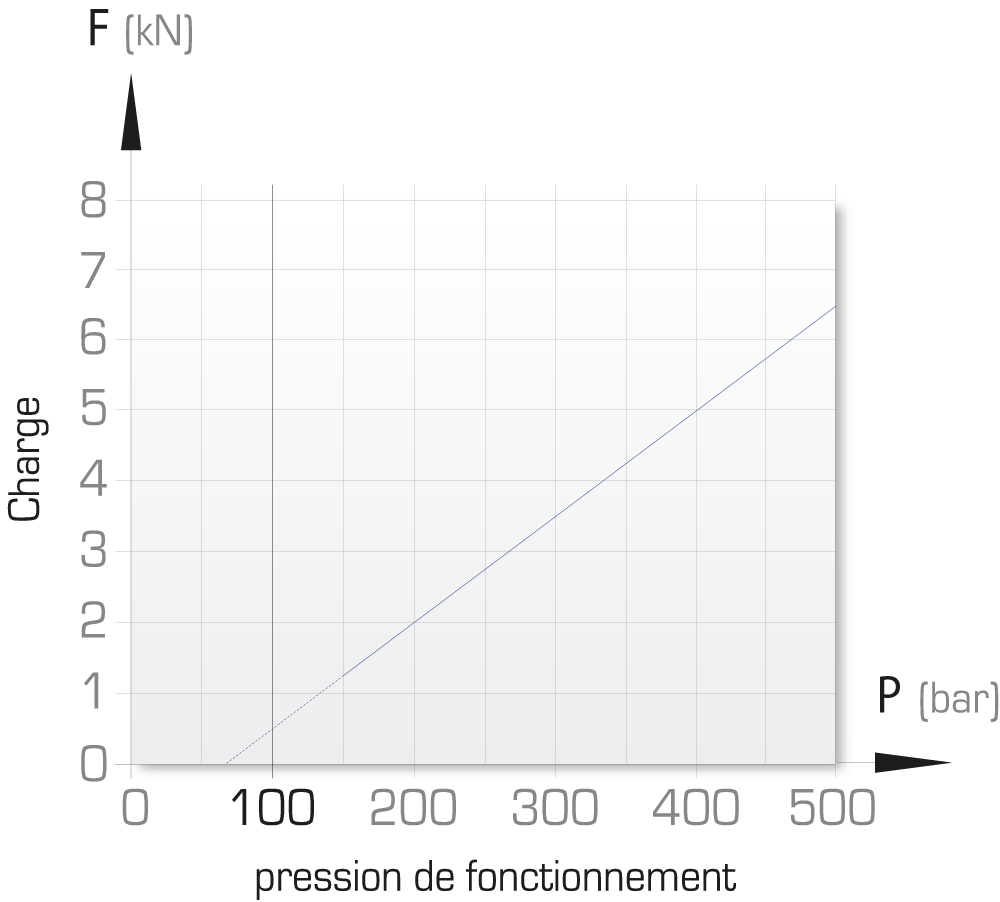

Diagramme force de blocage

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_13 : Butées anti-vibratoires - Quiri - 5

Force de blocage			Affaissement élastique à 500 bar	Force de contact Min – Max	Course C	Diamètre de tige Ø	Type	Référence
Force de blocage									Débit admissible	Pression d’huile mini recommandée	Couple de serrage	Masse
500 bar	300 bar	150 bar							Débit admissible	Pression d’huile mini recommandée	Couple de serrage	Masse
kN	kN	kN	µm / kN	N	mm	mm			cm³/s	bar	Nm	kg
6,5	3,5	1,2	4	8 – 13	8	16	AVVR 13 C8	751 113/700	–	160	60	0,22
6,5	3,5	1,2	4	10 – 23	8	16	AVVH 13 C8	751 113/100	25	160	60	0,22
6,5	3,5	1,2	4	10 – 23	15	16	AVVH 13 C15	751 136/100	25	160	60	0,25
