Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 12

Simple effet - M30 - avec racleur métallique et évent
Force de blocage à 500 bar : 9,5 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• corps fileté en acier traité anti-corrosion
• piston en acier traité
• conception très compacte
• course : 8 mm et 15 mm
• sortie et blocage hydraulique

Options

Modèles spéciaux réalisés sur demande.

Nota

IMPORTANT pour AVHE
Pour permettre la rentrée de tige par ressort, la contre-pression ne doit pas dépasser 2 bar.

Imprimer cette fiche
Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 12 : Butées anti-vibratoires - Quiri - 2

Bloc d’alimentation : 834 B63/000

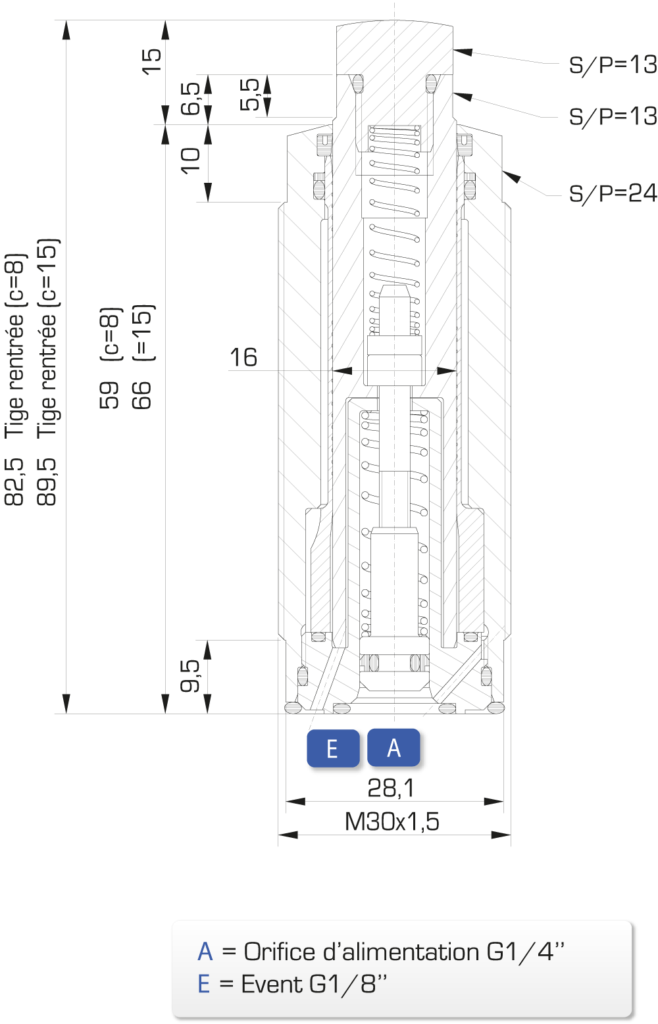

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 12 : Butées anti-vibratoires - Quiri - 3

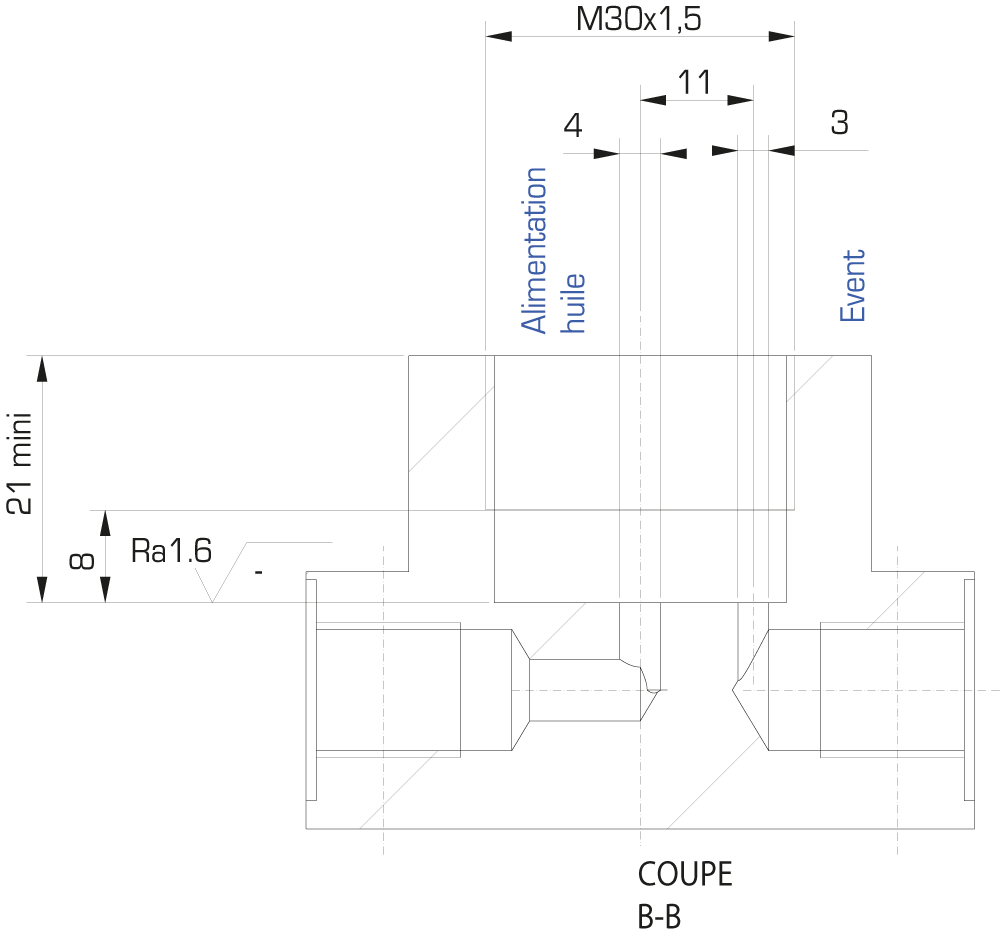

Cotes d’usinage du logement

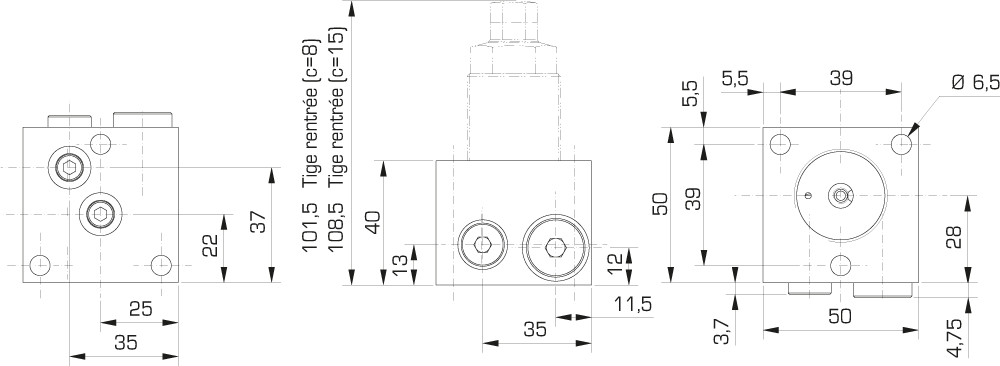

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 12 : Butées anti-vibratoires - Quiri - 4

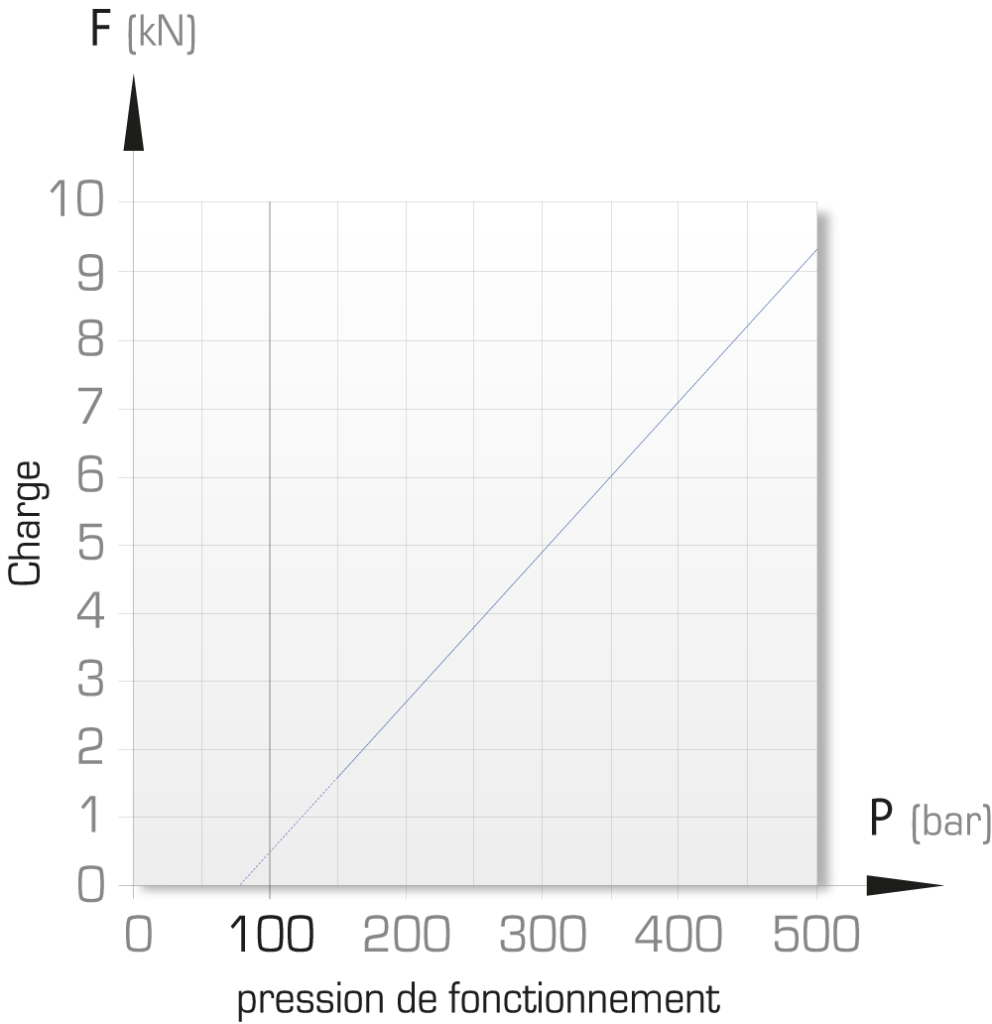

Diagramme force de blocage

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 12 : Butées anti-vibratoires - Quiri - 5
Force de blocage Affaissemment
élastique à
500 bar

Force de contact

Min – Max

Diamètre de tige

ød

 Course Volume
balayé		 Débit
maxi		 Pression mini recommandée Contre-pression
maxi		 Température Couple de
serrage		 Masse Type Référence
500 bar 350 bar 160 bar
kN kN kN µm / kN N mm mm cm3 cm3/s bar bar °C Nm kg
9,5 6,5 2 4 11 – 18 16 8 0,5 25 160 2 0 à 70 60 0,3 AVHE12 – C08 751 109/500
9,5 6,5 2 4 10 – 23 16 15 1 25 160 2 0 à 70 60 0,4 AVHE12 – C15 751 157/500

Voir les produits similaires

Butée anti-vibratoire cartouche – 500 bar – sortie hydraulique AVCH

Type cartouche
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH

Embase alimentation flasquée
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire cartouche – 300 bar AVC

Type cartouche
Force de blocage à 300 bar : 5 à 20 kN

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11

Simple effet - M30 - avec racleur métallique et évent
Force de blocage à 500 bar : 6,5 kN
