ou plus tard. Veuillez lire Débogage dans WordPress (en) pour plus d’informations. (Ce message a été ajouté à la version 6.7.0.) in /var/www/vhosts/lafabrikk.dev/qri.lafabrikk.dev/wp-includes/functions.php on line 6114Alliage Léger
• Simple effet à rappel par ressort
• Pression maxi. 600 bar (course à limiter à 80% de la course totale)
• Corps en alliage léger anodisé
• Tige en acier chromé pour vérins 6, 10, 20T
• Tige en alliage léger anodisé pour vérins 45, 75, 110T
• Joint racleur
• Livré d’origine sans coupleur

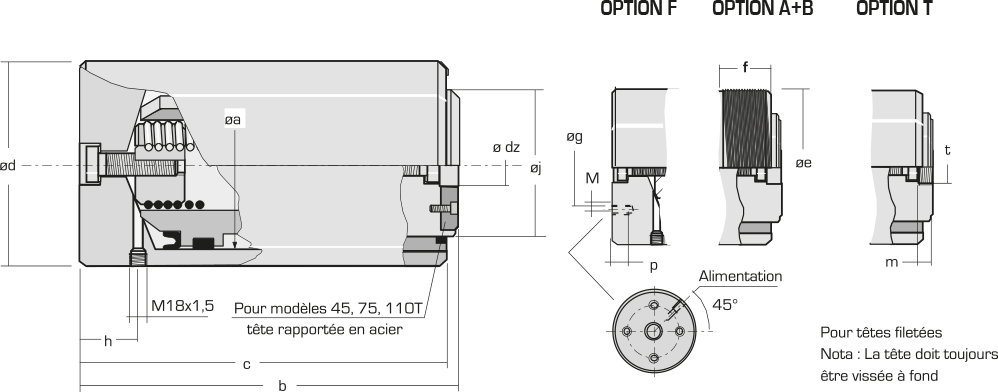

A+B : Extrémité du corps filetée avec bague de protection *
F : 4 trous de fixation taraudés dans le fond
T : Taraudage du logement dz
Catégorie de vérins | Force nominale 500 bar |
Force maxi. 600 bar |
Course | Section de poussée | Volume d’huile | Référence | Dimensions (mm) | Options | Poids | ||||||||
Tonnes | kN | kN | mm | cm2 | cm3 | a | b | c | d | h | j | dz | Option A * | Option F | Option T | kg | |
e
f |
M x p
sur Ø g |
t
m |
|||||||||||||||
6 | 62,8 | 75,4 | 75 | 12,56 | 94 | SLS 6/75 | 40 | 190 | 185 | 55,5 | 23 | 32 | 16 | M55 x 2
40 |
M6 x 12
Ø 35 |
M20 x 1,5
16 |
2,1 |
150 | 188 | SLS 6/150 | 265 | 260 | 2,4 | ||||||||||||
10 | 98,2 | 117,8 | 75 | 19,63 | 147 | SLS 10/75 | 50 | 215 | 208 | 68,5 | 25 | 40 | M68 x2
50 |
M6 x 15
Ø 45 |
3,5 | ||
150 | 294 | SLS 10/150 | 290 | 283 | 3,9 | ||||||||||||
20 | 192,4 | 230,8 | 75 | 38,48 | 289 | SLS 20/75 | 70 | 225 | 222 | 100,5 | 28 | 60 | 25 | M100 x 2
70 |
M8 x 20
Ø 65 |
M30 x 1,5
25 |
6,8 |
150 | 577 | SLS 20/150 | 302 | 297 | 8,8 | ||||||||||||
45 | 475 | 569,9 * | 75 | 95,03 | 713 | SLS 45/75 | 110 | 240 | 236 | 145,5 | 40 | 95 | 145 x 3
70 ** |
M10 x 22
Ø 90 |
12 | ||
200 | 1901 | SLS 45/200 | 365 | 361 | 16,9 | ||||||||||||
75 | 769,3 | 923,2 | 75 | 153,93 | 1154 | SLS 75/75 | 140 | 270 | 266 | 190,5 | 45 | 125 | 35 | 190 x 4
70 ** |
M10 x 22
Ø 120 |
M38 x 2
15 |
22,7 |
200 | 3079 | SLS 75/200 | 395 | 391 | 31 | ||||||||||||
110 | 1134,4 | 1361,2 * | 75 | 227 | 1703 | SLS 110/75 | 170 | 290 | 285 | 230,5 | 55 | 150 | 225 x 5
70 ** |
M12 x 25
Ø 150 |
36,5 | ||
200 | 4540 | SLS 110/200 | 415 | 410 | 44 |
* Pour les vérins 45 et 110 T avec option A, la pression est limitée à 500 bar
** Filetage semi-trapézoïdal
Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 500 simple effet
Protègent l’extrémité des tiges de vérin
Protègent l’extrémité des tiges de vérin
Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
Spécialiste de la conception et de la fabrication de vérins hydrauliques, Quiri propose une gamme complète de vérins de levage 500 bar. Conçus en alliage léger avec un revêtement anti-corrosion et dotés de tiges en acier chromé ou en alliage léger traité par anodisation dure, ces vérins simple et double effet se distinguent par leur robustesse et leur fiabilité, même dans les conditions les plus exigeantes. Ces vérins de levage sont en effet conçus pour être parfaitement résistants à l’usure, même en ambiance marine. Avec une pression nominale de 500 bar et une pression d’utilisation maximale de 600 bar, cette gamme de vérins hydrauliques répond aux besoins de levage les plus critiques.
Plusieurs versions de nos vérins 500 bar en aluminium sont disponibles, avec notamment des vérins simple effet avec ressort de rappel ou rappel par gravité, des modèles à piston creux ou encore des vérins hydrauliques double effet. Adaptables selon vos besoins spécifiques, ces vérins de levage en aluminium peuvent être équipés de têtes plates ou rotulées en option.
