Vérins simple effet, rappel par gravité – 700 bar – SEG

Acier

Caractéristiques
Options

Caractéristiques

• Simple effet à rappel par gravité
• Extrémité de tige avec tête striée amovible
• Tige en acier sulfonitruré
• Livré d’origine avec coupleur HF 738

Options

F : 2 trous de fixation taraudés dans le fond.

Imprimer cette fiche

Vérins simple effet, rappel par gravité – 700 bar – SEG : Vérins de levage acier 700 bar - Quiri - 2

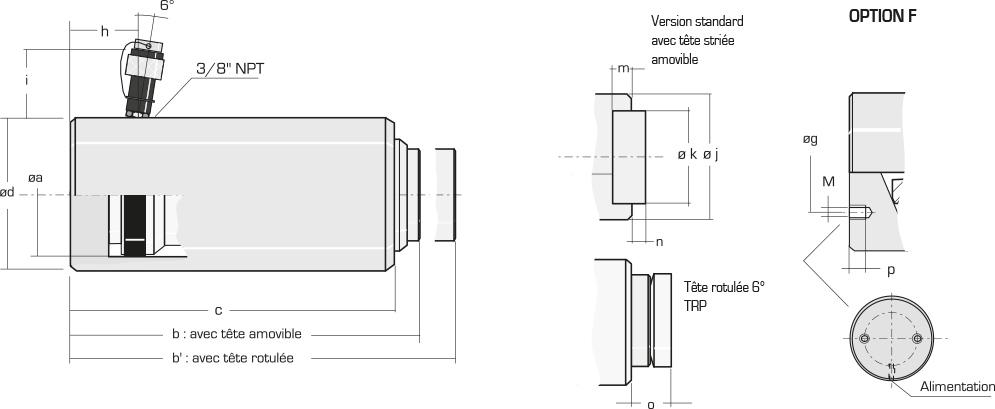

Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)												Option F	Poids
Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	a	b	b’	c	d	h	i	j	k	m	n	o	M x p sur g	Poids
Tonnes	kN	mm	cm2	cm3		a	b	b’	c	d	h	i	j	k	m	n	o	M x p sur g	kg
11	111,3	38	15,9	60	SEG113	45	109	125	107	60	23	70	39	27	9	2	18	M6 x 8 sur ø 40	2,2
23	232,2	50	33,18	166	SEG235	65	124	145	122	85	23	70	54	39	12	2	23	M6 x 8 sur ø 59	5
31	309,1	50	44,18	221	SEG315	75	125	146	123	100	23	70	57,15	39	12	2	23	M8 x 10 sur ø 65	6,9
54	549,5	50	78,54	393	SEG545	100	138	162	135	130	23	70	80	56	12	3	27	M8 x 10 sur ø 90	12,9
93	928,7	50	132,73	664	SEG935	130	132	164	127	160	23	70	105	73,5	12	3	35		20

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 700 simple effet

Têtes pleines plates TPP – 700 bar

Têtes livrées d’origine avec le vérin, protègent l’extrémité des tiges de vérin.

Têtes pleines amovibles TPA – 700 bar

Têtes livrées d’origine avec le vérin, protègent l’extrémité des tiges de vérin.

Têtes rotulées plates TRP – 700 bar

Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
