Centrales hydrauliques à moteur électrique, réservoir 40 et 80 litres – GE*

Caractéristiques

• Moteur électrique NORME EUROPEENNE 240/415V-50Hz triphasé,
• 1500tr/min, IP55 classe F
• Pompe à pistons radiaux ou axiaux
• Réservoir 40 et 80 litres (livré avec huile) avec :
– filtre de retour (finesse 20 microns)
– reniflard (finesse 15 microns)
– bouchon de vidange
– niveau visuel continu
• Limiteur de pression réglable

Options

• Moteur 240V monophasé
• Coffret électrique avec sécurité pour branchement direct sur réseau
• Bac de rétention
• Carénage

Nota

Les centrales QUIRI sont conçues avec une sélection rigoureuse des composants (pompe, moteur, distribution) afin de permettre une utilisation industrielle performante et un entretien réduit.

Les centrales GEM sont équipées d’un moteur électrique avec interrupteur marche-arrêt et câble de longueur 3m pour fiche à brancher sur prise de courant.
Les centrales GEE sont équipées d’un coffret électrique avec commande à distance et câble de longueur 3m pour fiche à brancher sur prise de courant.

Imprimer cette fiche

Centrales hydrauliques à moteur électrique, réservoir 40 et 80 litres – GE* : Centrales hydrauliques - Quiri - 2

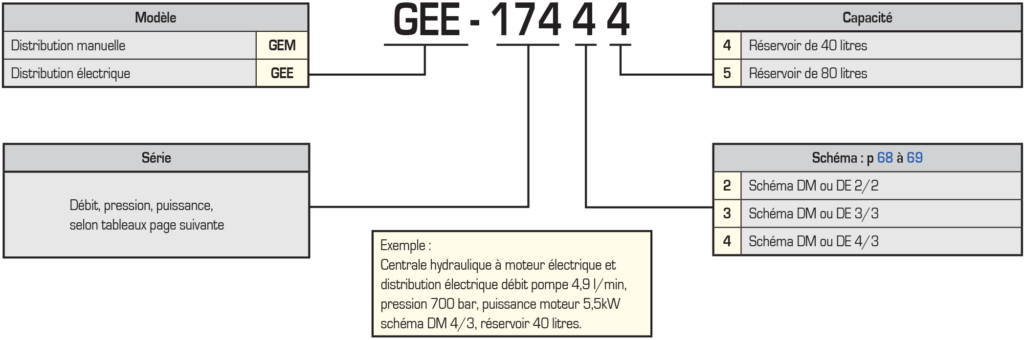

Désignation de commande

Centrales hydrauliques à moteur électrique, réservoir 40 et 80 litres – GE* : Centrales hydrauliques - Quiri - 3

Autres schémas de distribution nous consulter

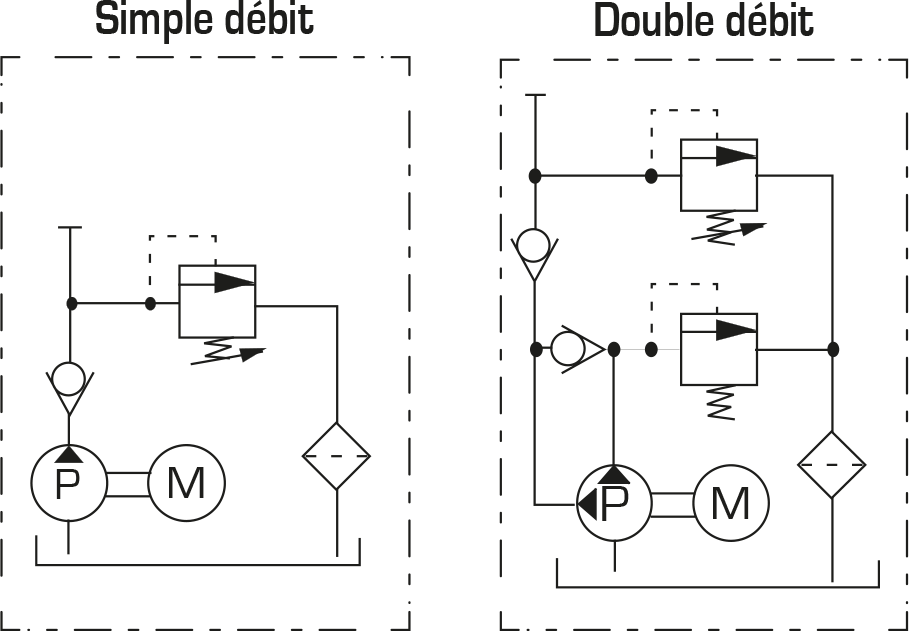

Choix de la série

Centrales hydrauliques à simple débit
Série	Pompe		Pression maxi bar	Moteur puissance kW
Série	Débit l/min	Nombre de pistons	Pression maxi bar	Moteur puissance kW
141	3,6	3	400	3
151	2,5	3	500	2,2
152	4,2	5	500	4
153	5,8	7	500	5,5
154	8,2	10	500	7,5
155	11,6	14	500	9
161	1,5	3	600	1,5
171	0,9	3	700	1,1
172	1,4	5	700	1,8
173	2,1	7	700	3
174	4,9	3	700	5,5

Centrales hydrauliques à double débit
Série	Pompe			Pression maxi bar	Moteur puissance kW
	Débit l/min		Nombre de pistons
	BP	HP	Nombre de pistons
261	5,3	1,5	5	50/600	1,8
271	8,6	0,9	7	50/700	1,8
272	4,7	0,9	5	50/700	1,5

Centrales hydrauliques à moteur électrique, réservoir 40 et 80 litres – GE* : Centrales hydrauliques - Quiri - 4

Moteur puissance kw	Réservoir l	a mm	b mm	c mm	d mm	ee * mm	em * mm	f mm	g mm	h mm	i mm	j mm	k mm	Poids ** kg
1,1	40	570	725	420	520	850	950	735	630	655	40	22	376	110
1,1	80	650	840	500	600	970	1070	900	750	820	40	27	446	160
1,5 / 1,8	40	570	725	420	520	850	950	735	630	655	40	22	376	115
1,5 / 1,8	80	650	840	500	600	970	1070	900	750	820	40	27	446	165
2,2 / 3	40	700	730	420	520	850	950	735	630	655	40	22	376	120
2,2 / 3	80	710	845	500	600	970	1070	900	750	820	40	27	446	170
4	40	730	740	420	520	850	950	735	630	655	40	22	376	125
4	80	750	855	500	600	970	1070	900	750	820	40	27	446	175
5,5 – 7,5 -9	40	810	790	420	520	850	950	735	630	655	40	22	376	160
5,5 – 7,5 -9	80	820	900	500	600	970	1070	900	750	820	40	27	446	210

* ee – Distribution électrique / em – Distribution manuelle
** Poids moyen en kg avec charge d’huile et distribution

Accessoires du produit

Voir les schémas hydrauliques standards et spécifiques
